【CADデータ】ピクトサイン・・・ピクトグラムを発見!ダウンロードしてみたよ!!

ピクトグラム(ピクトサイン)

TOKYO2020オリンピックでも話題になったピクトグラム。
オリンピックのピクトグラムではないけど、通常よく見るピクトグラム(ピクトサイン)のCADデータを発見したので、どんなものか試しにダウンロードしてみました。

配布元

  • サイト名
    建築CADデータ
  • 種類
    CADデータ(.jwc)
  • 名称
    ピクトサインデータ | 公共・一般施設/Public Facilitiesのダウンロード
  • 内容
    案内所/Question & answer
    情報コーナー/Information
    病院/Hospital
    救護所/First aid
    お手洗/Toilets
    警察/Police
    男子/Men
    女子/Women
    身障者用設備/Accessible facility
    車椅子スロープ/Accessible slope
    飲料水/Drinking water
[広告]

準備作業

ダウンロードする

これって、いろんな形式でダウンロードできるみたいです。
Jw_cadで読み込みできる形式といえば「.dxf」もあったけど、今回「.jwc」をダウンロードしてみました。

  1. ダウンロードページに移動します。

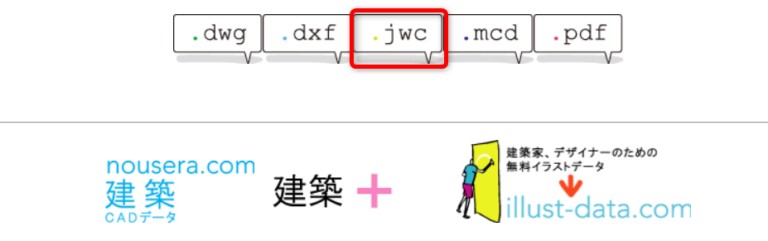

  2. ページの一番下にある「.jwc」をクリックします。

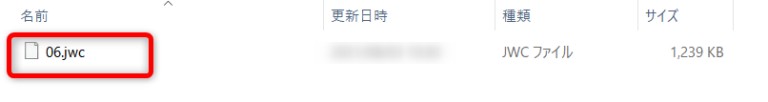

すると、いきなり「.jwc」ファイルでダウンロードできました。

.jwc」ファイルなので、解凍作業の必要がありません。
では、中身を覗いてみましょう!

いざ、実践

Jw_cadを起動し、ファイルを開きます。

  1. ファイル」をクリックします。
  2. JWCファイルを開く」をクリックします。

先ほどダウンロードしたファイルを選択します。すると、、、

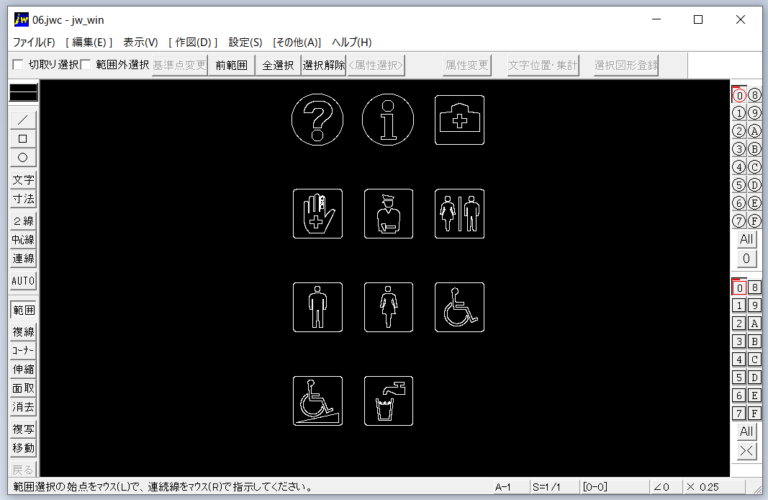

表示されました。

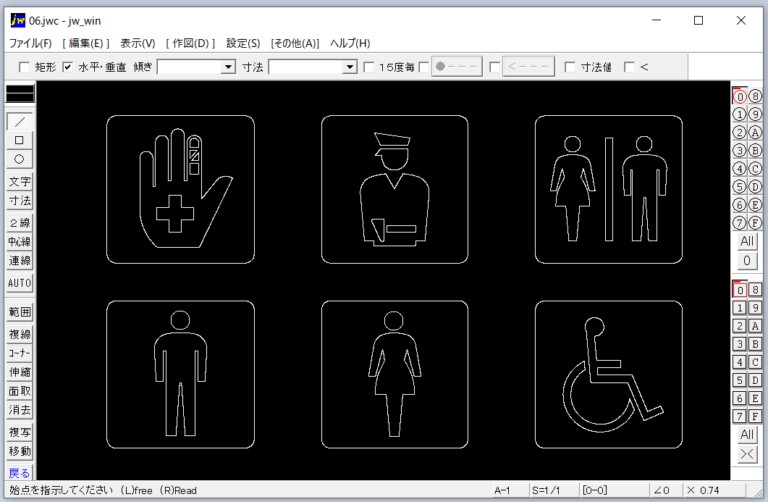

拡大表示。

これだけではありません。
こんなのが、たくさんダウンロードできます。

まとめ

今回は、CADデータ「ピクトグラム(ピクトサイン)」をダウンロードしてみました。
バッチグーで、使えそうです。「.jww」で保存して、ソリッドで塗り潰せば、よりそれらしくなること間違いなし!カラー印刷もOKだ!

他にも、たくさんのピクトグラムやCADデータを公開されています。覗くべし!

http://www.nousera.com/
