📘 サイトの情報
Snap_Kinによる「外部変形プログラム for Jww」は、Windows版JW_CAD（Jw_cad）向けに開発された一連のフリーウェアで、主に作図効率の向上や作業の自動化を目的としています。
🛠️ 概要と特徴
これらのプログラムは、JW_CADの「外部変形（外変）」機能を活用しており、ユーザーが独自に作成したバッチファイルや実行ファイル（.EXE）を通じて、特定の作業を自動化または補完します。 多くはHSP（Hot Soup Processor）やAWK、Rubyなどのスクリプト言語で開発されており、特別な開発環境を必要とせず、解凍して実行するだけで利用可能です。
📂 主なプログラムと機能
1. 数字色替え（NUM_COLOR）
図面内の数字（半角）を指定したペン色に変更するプログラムです。 文字種はそのままで、数字だけを目立たせることができます。 バッチファイルをメモ帳などで編集することで、ペン色のカスタマイズも可能です。
2. 矢印塗り潰し（YA_FILL）
短線2本からなる矢印の内側を塗潰すプログラムです。 開き角度が60度以内の矢印に対応しており、塗潰しデータは現在の書込みレイヤに書き込まれます。 複雑な部分を分割処理してもハッチ線は連続するため、特にコンクリート用のハッチ作成に便利です。
3. 曲線・連続線の分割・割付・測定（DIV_LINEKR）
曲線や連続線を指定数で分割したり、指定長さで割付けたりするプログラムです。 支柱の割付などに便利で、分割・割付したポイントをマークして連番表示する機能も搭載されています。 オプションでマーク円の半径や連番の有無を設定できます。
4. 文字枠修飾（MOJIWAKU）
文字列を枠で修飾するプログラムです。 範囲指定した文字列に対して、枠の種類や詳細をマウスで指示することで、簡単に枠修飾が可能です。 角度付き文字には未対応ですが、文字種が混在していても対応しています。
他、多数
📥 利用方法と注意点
- インストール不要：関連ファイルを任意のフォルダにコピーするだけで利用できます。
- 動作環境：Windows環境で動作し、特別な開発環境は不要です。
- 外部変形メニュー「G+」の利用推奨：外部変形メニュー「G+」を使用することで、外部変形プログラムの整理と起動が分かりやすくなります。
- 無保証：これらのプログラムは無保証で提供されており、使用によるいかなる障害についても責任を負いません。
- 自己責任での利用：利用は自己責任で行い、動作確認を十分に行ってから実務に使用してください。
🗂️ アーカイブと配布

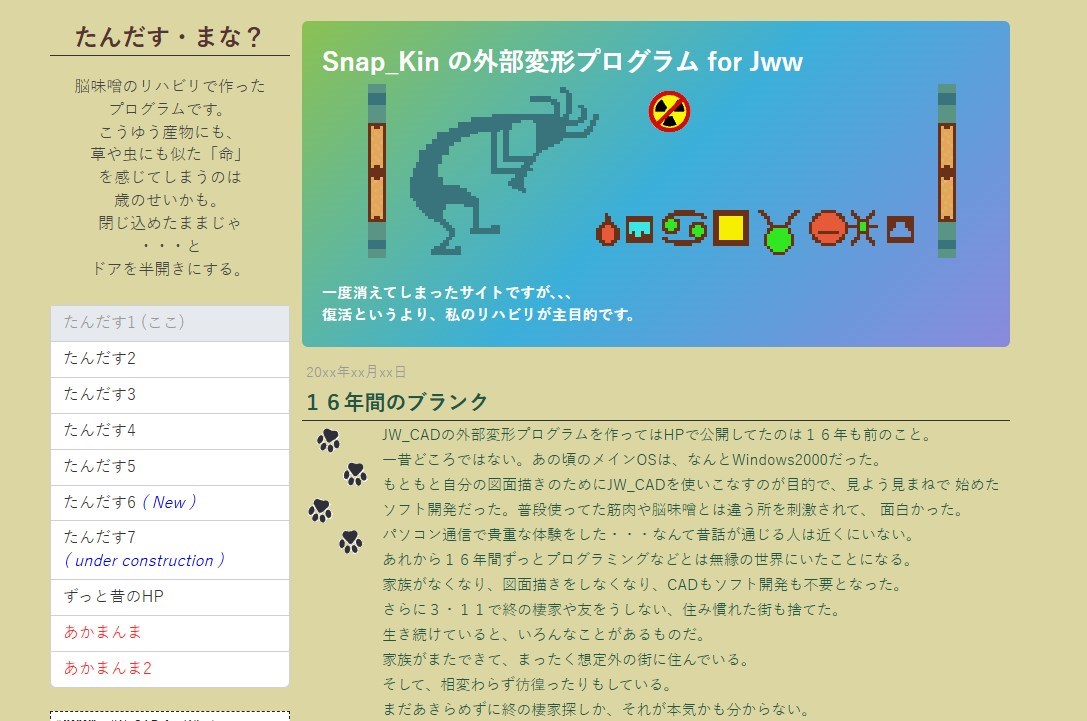

これらのプログラムは、Snap_Kinの個人サイト「Snap_Kin の外部変形プログラム for Jww」にて公開・保管されています。 2001年で開発が中止され、現在のJWWの仕様には対応していませんが、当時の成果物として保存されています。
🧠 制作者の背景と理念
Snap_Kinは、もともとCADを使用していなかったが、膨大な書類や資料の管理に限界を感じ、CADを導入したと述べています。 「線一本にも命がある」という教えのもと、図面の完成度や設計者の熟練度を重視し、これらの外部変形プログラムを開発しました。 プログラムの利用は自己責任で行い、質問や要望には対応できないとしています。
✅ 総括
Snap_Kinの外部変形プログラムは、JW_CADの作業効率を向上させるための有用なツール群です。 特に、図面作成時の細かな作業を自動化することで、作業時間の短縮やミスの防止に寄与します。 ただし、無保証で提供されているため、使用前に十分な動作確認を行い、自己責任で利用することが求められます。
