📘 サイトの情報
「siegel『間』」は、Jw_cadユーザー向けに多様な外部変形プログラムを提供するサイトであり、建築設計や製図の効率化に寄与しています。特に「外部変形」機能は、Jw_cadの標準機能では実現が難しい高度な図形処理を可能にし、作図作業の精度と生産性を向上させています。

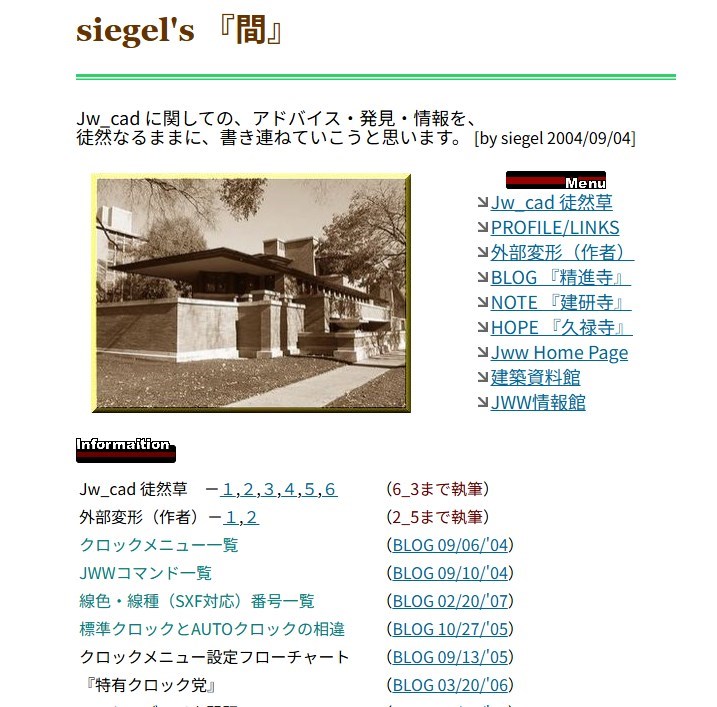

siegel's 『間』
siegel.art.coocan.jp
🔧 外部変形プログラムの概要
外部変形（External Transformation）は、Jw_cadに追加機能を提供する外部プログラムで、主に以下の目的で使用されます：
- 複雑な図形の自動生成や変換
- 図形属性（線色、線種、レイヤなど）の一括設定
- ソリッド図形の自動連結や塗り潰し
- 特殊な図形パターン（例：ハッチング、砕石模様）の作成
これらのプログラムは、Jw_cadの操作を補完し、作業効率を大幅に向上させることができます。
🛠️ 主な外部変形プログラムの紹介
1. 図形「ハッチ」発展系（ver04以降）
このプログラムは、ハッチングパターンの作成を支援します。
- 新機能（ver04）：作図設定により、図形の線色、線種、レイヤ、レイヤグループを指定可能に。これにより、Jw_cadの拡張線属性（jwk）を活用した詳細な図形作成が可能となります。
- 追加機能：木目模様やブロック図形など、さまざまなパターンの追加が行われています。
- 注意点：外部変形起動ランチャーソフトからの起動で不具合報告があり、直接起動やクロックメニューからの起動が推奨されています。
2. 線種ソリッド分割（ver03a）
線種ソリッド分割は、線分をソリッド図形に変換するプログラムです。
- 主な機能：線幅変更などの再変換の際、ソリッドがない場合の実行不可や、元線を含めて実行した際の不具合修正などが行われています。
- 使用環境：Visual Basic 6.0ランタイムが必要で、特定の環境での動作が保証されています。
3. ソリッド_発展系（ver05a以降）
ソリッド_発展系は、ソリッド図形の自動連結や塗り潰しを行うプログラムです。
- 新機能（ver05a）：円弧（楕円弧）と直線部分の未閉塞部分を自動連結する機能が追加されました。
- 注意点：円弧（楕円弧）と円弧（楕円弧）の交点計算には未対応であるため、使用時には注意が必要です。
・・・その他、多数公開あり
📦 ダウンロードと導入方法
これらの外部変形プログラムは、siegel.art.coocan.jpの「ダウンロード」セクションから入手できます。
- ファイル形式：多くのプログラムは.lzh形式で提供されており、解凍ツールが必要です。
- 導入手順：各プログラムには、使用方法や注意点が記載されたREADMEファイルが同梱されています。これを参照し、適切な環境で導入してください。
🧭 まとめ
「siegel『間』」は、Jw_cadユーザーにとって貴重なリソースであり、特に建築設計や製図において、作業効率の向上や精度の向上に寄与しています。
- 利点：高度な図形処理が可能となり、作業時間の短縮やミスの減少が期待できます。
- 注意点：導入前に各プログラムの動作環境や注意点を確認し、適切な手順で導入することが重要です。
これらの外部変形プログラムを活用することで、Jw_cadの可能性をさらに広げ、より高品質な図面作成が可能となります。
