Jw_cad for windows 部品

概要Jw_cad for windows 部品施工図で使用する基礎記号、梁記号、スラブ記号、建具記号、任意記号を作成するものです。施工図記号をつくるときにどのように作成されてますか？。以前に作図した図面を開いて、複写しそれを編集して作るなど方法は人それぞれです。基礎記号、梁記号、スラブ記号はまだ数が少ないほうですが、建具符号、仕上げ表となると結構あるものです。仕上げ表はエクセルデータで仕上げ表のフォーマットに直して、それをエクセルから持ってくるなどしていましたが、微妙なセルの巾等の調整が後から修正するのが大変なので、もっといい方法はないかと考えました。一覧表でできているデータを利用して、これら...続きを読む

概要Jw_cad for windows 部品ＲＣ階段断面を作図します。詳細内容を見る

概要Jw_cad for windows 部品座標を算出したい複数の点を指示し、測点名と座標リストを作成する。電気工事の仕事をしている知人からの依頼で、部屋の照度計算ソフトでは、変則の部屋の形では座標による入力になるので、これをやりやすくしたいとのことで作ったものです。詳細内容を見る

概要Jw_cad for windows 部品ＲＣ打込み用のタラップの平面図、断面姿図（正面、側面）を描きます。このアプリケーションは、ＲＣ打込み用のタラップの平面図、断面姿図（正面、側面）を描きます。割付をするときに、始まりをいくつで終わりをいくつで、そのピッチはと考えますがわからないので一段目を300、ピッチ300で複写して最後のものがいくつになるか測って全体を移動します。割があまりに悪ければピッチで調整するようにしていますが、これを操作画面の中である程度のシュミレーションをして決めることが出来ます。詳細内容を見る

概要Jw_cad for windows 部品平面詳細図を作成する際の手摺を作図します。詳細内容を見る

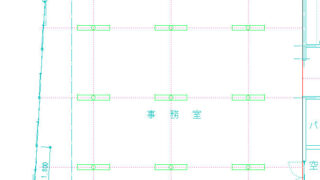

概要Jw_cad for windows 部品図面内の直線、円、円弧の交点、端点に、図形を描きます。天井インサート、セパ穴、アンカー位置の作図に利用できると思います。天井インサートの割付図面は、新入社員や年齢の若い人が担当するケースが多いと思いますが、なかなか曲者でアンカーを打つ相手の材質、断熱材打込みの有無、ウレタンの施工の有無、スラブが傾斜しているか否か、化粧か否かで使用する製品が異なります。また、カーテンボックスがある場合は、これ用のインサートを配する必要があります。割付図の中に何個あるかを種類別で明示しておくと材料の手配の人は助かります。詳細内容を見る

概要Jw_cad for windows 部品シーリング表記を作図します。シーリング表記や溶接の表記に利用できると思います。詳細内容を見る

概要Jw_cad for windows 部品図面内の図形データを他の図形データに置換えます。詳細内容を見る
