概要作者：96saka／黒坂構造SUPPORT・Jw_cadで利用できる (L)山形鋼 jws集です。　　等辺山形鋼，不等辺山形鋼 へは、ボルトゲージライン（補助線）を　　不等辺不等厚山形鋼 へは、XY軸に補助線を　　及び、各図形には断面サイズを補助線色文字で書き入れてます。《図形04》 Ｌ 山形鋼　　　サイズ：等辺山形鋼，不等辺山形鋼，不等辺不等厚山形鋼　　　・《Ｌ形鋼_Ⅱ》 白･黒＋Solid－－－－－外形線：線色２＋ソリッド塗り潰し　　　・《Ｌ形鋼_Ⅲ》 緑　　－－－－－－－－外形線：線色３ファイルをダウンロードする

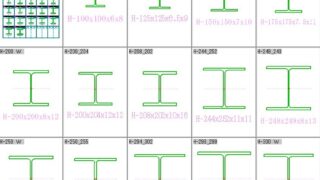

概要作者：96saka／黒坂構造SUPPORT・Jw_cadで利用できる Ｈ形鋼の jws集です。　　各図形には、XY軸に補助線 及び、断面サイズを補助線色文字で書き入れてます。《図形01》 Ｈ 形鋼　　　サイズ：広幅，中幅，細幅　　　・《Ｈ形鋼_Ⅱ》 白･黒＋Solid－－－－－外形線：線色２＋ソリッド塗り潰し　　　・《Ｈ形鋼_Ⅲ》 緑　　－－－－－－－－外形線：線色３ファイルをダウンロードする

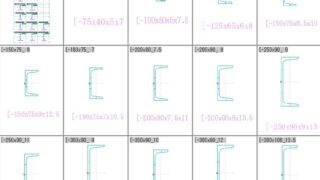

概要作者：96saka／黒坂構造SUPPORT・Jw_cadで利用できる 溝形鋼･Ⅰ形鋼・軽量形鋼の jws集です。　　各図形には、XY軸に補助線（軽山形鋼は除く）及び、断面サイズを補助線色文字で書き入れてます。《図形05》 ［ 溝形鋼　　　・《［ 形_Ⅰ》 水色　 －－－－－－－－外形線：線色１　　　・《［ 形_Ⅱ》 白・黒＋Solid－－－－－外形線：線色２＋ソリッド塗り潰し　　　・《［ 形_Ⅲ》 緑　　 －－－－－－－－外形線：線色３　　　・《［ 形_Ⅳ》 黄　　 －－－－－－－－外形線：線色４《図形06》 Ⅰ形鋼　　　・《Ⅰ形_ⅰ》 水色　 －－－－－－－－外形線：線色１　　　・《Ⅰ形...続きを読む

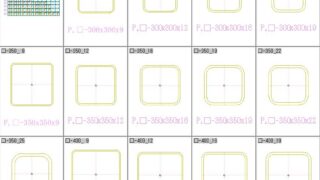

概要作者：96saka／黒坂構造SUPPORT・Jw_cadで利用できる □角形鋼管 jws集です。　　【建築構造用冷間成形角形鋼管】--- BCP・BCR　　【機械構造用角形鋼管】----------- STKMRK・STKMRR・STKMRS　　【一般構造用角形鋼管】----------- STKR　　各図形には、XY軸に補助線 及び、断面サイズを補助線色文字で書き入れてます。　　曲線属性付のソリッド塗り潰し図形も含んでいます（機械構造用角形鋼管は除く）《図形02》 □ BCP 角形鋼管　　 ：サイズ，□-300 ～ □-1400《図形02》 □ BCR 角形鋼管　　 ：サイズ，正方角／長...続きを読む

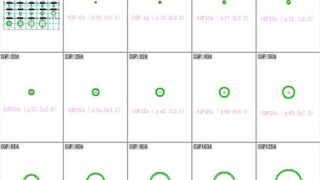

概要作者：96saka／黒坂構造SUPPORT・Jw_cadで利用できる ○円形鋼管 jws集です。　　【配管用炭素鋼鋼管】------------- SGP　　【一般構造用炭素鋼鋼管】--------- STK　　【建築構造用円形鋼管】----------- UOE又は板巻き・各図形には、XY軸に補助線 及び、断面サイズを補助線色文字で書き入れてます。　　また、円環ソリッド着色した図形も含んでいます。《図形03》 ○ SGP 配管用　　　　　：サイズ， 6A ～ 500A《図形03》 ○ STK 一般構造用　　　：サイズ， 15A ～1200A《図形03》 ○ UOE・板巻き 鋼管　　：サイ...続きを読む

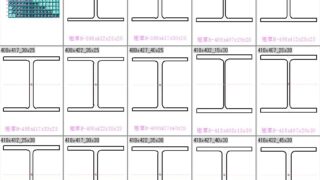

概要作者：96saka／黒坂構造SUPPORT・Jw_cadで利用できる 極厚Ｈ形鋼 jws集です。　　各図形には、XY軸に補助線 及び、断面サイズを補助線色文字で書き入れてます。　　【SRC造柱用厚肉ウェブＨ形鋼「SM―TWH」】　　【建築構造用極厚Ｈ形鋼】《図形01》 極厚 Ｈ形鋼　　・《SM-TWH》 SRC造柱用厚肉ｳｪﾌﾞ　:::::: Pen2：白･黒＋Solid ， Pen4：黄　　・《TMCP極厚H_ⅱ》 高層建築用 Pen2　::: Pen2のみ　　　　　　サイズ：H400x400シリーズ，H500x500シリーズ，H700x500シリーズファイルをダウンロードする
