木造、枠組壁工法(ツーバイフォー工法)の色んな箇所の部分詳細図がダウンロードできるみたいなので、中身を拝見しました。

配布元の情報

サイト名:CADがある部屋

http://www2.tba.t-com.ne.jp/akira-jwcad/

当サイトで公開されているデーターはJW_CADで作成した図面です。
図面を見るには、JWC・JWWCADが必要です・・・

サイト内より引用

[広告]

準備作業

今回は、試しに「2×4ディテール集№5 外部各部位詳細図」をダウンロードしてみます。

ダウンロードする

  1. ダウンロードページに移動します。

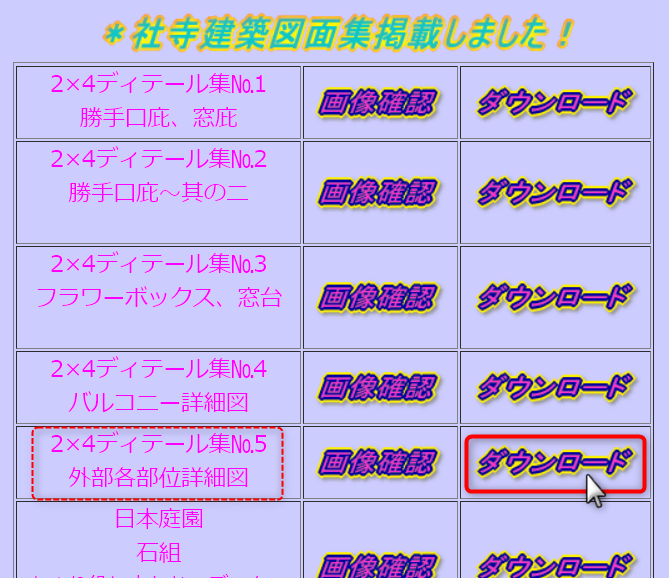

  2. 赤枠のところ「ダウンロード」をクリックします。

すると、ダウンロードが開始され、ファイルがダウンロードされます。

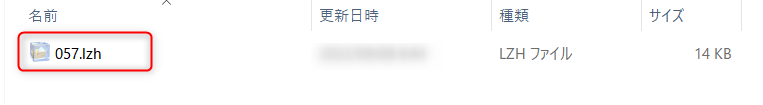

ダウンロードしたファイルがこちら

解凍が必要です。

解凍する

拡張子が「.lzh」なので、解凍が必要です。

解凍方法がわからない方は、こちらをご覧ください。

【図解】.lzhファイルを解凍する
.lzhファイルを解凍する方法ダウンロードしたファイルが.lzhダウンロードしたファイルの最後に○○○.lzhが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。lzhファイルは最近あまり見かけませんが、一昔前までは主流でした。現在は、zipファイルが一般的ですが、古いファイルの中には、まだ「.lzh」で圧縮されているものが多数存在します。ファイル解凍の準備をするWindows本体では「zipファイル」しか解凍できません。たぶん・・・「lzhファイル」を解凍するには、専用の「解凍ソフト」を使う必...続きを読む

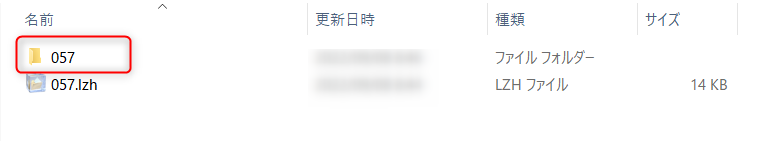

解凍して出来たフォルダがこちら

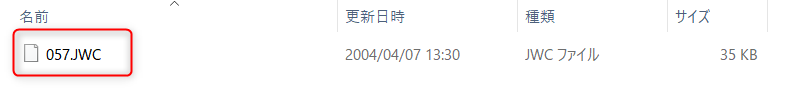

このフォルダの中身がこちら

ファイルを見ると、拡張子が「.jww」ではなくて「.jwc」です。

JWC」ファイルです。

さっそく、開いてみましょう。

いざ、実践

Jw_cad を起動します。

JWCファイルを開く

  1. ファイル」をクリックします。
  2. .jwc」ファイルなので「JWCファイルを開く」をクリック。

先ほど解凍された「.jwc」ファイルがあるフォルダを選択します。

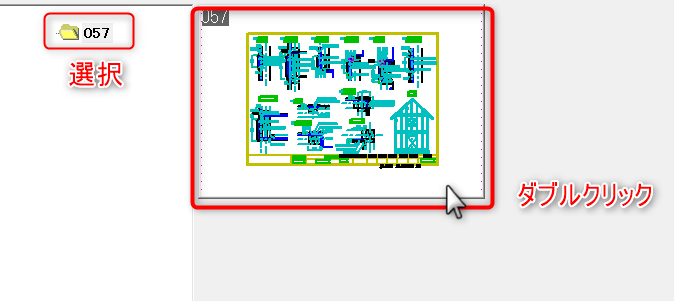

そして、表示された図面をダブルクリック!カチカチ!

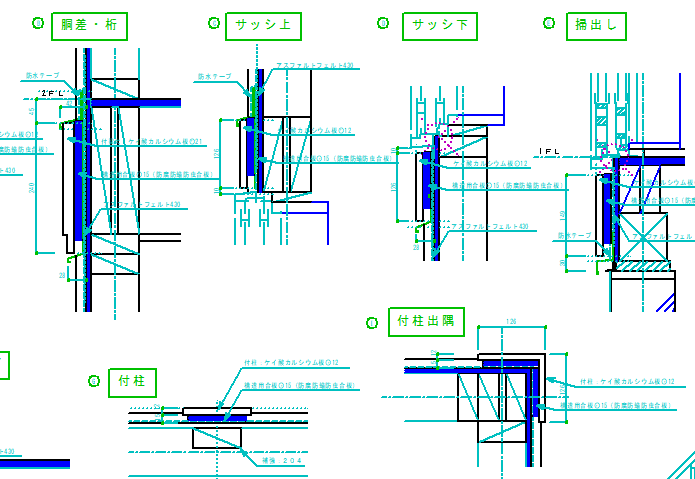

すると、こんな感じで読み込まれました。

少し、拡大。

本格的です。

まとめ

今回は「2×4ディテール集」をダウンロードしてみました。

他にも「日本庭園」や「社寺図面集」なども公開されていましたよ!

無償で公開くださっている作者に感謝。ありがとうございます。
