【CADデータ】GGF-5X・・・SCSS-H97 鉄骨構造標準接合部 H形鋼編(SI単位表示版)

SCSS-H97 鉄骨構造標準接合部 H形鋼編(SI単位表示版) GGF-5X

鉄骨構造接合部(継手)のCADデータがダウンロードできます。

配布元の情報

このCADデータは、当サイトが無償公開しています。
下記、注意事項をご確認の上ダウンロードしてください。

注意事項

  • 「SCSS-H97 鉄骨構造標準接合部 H形鋼編(SI単位表示版)」を参考にCADデータ化されたものですが、完全でないかもしれません。実務で使用する際には、書籍などで確認の上ご使用ください。
  • 上記、鉄骨継手の種類によっては「SCSS-H97 鉄骨構造標準接合部 H形鋼編(SI単位表示版)」以外のものも含まれています。実務で使用する際には、書籍などで確認の上ご使用ください。
  • CADの種類によっては、文字化け等が発生する場合があります。
  • ダウンロードしたことによる如何なるトラブルも、当サイト及び管理者は一切責任を負いません。
    自己責任でダウンロードして使用してください。

SCSS-H97 鉄骨構造標準接合部 H形鋼編(SI単位表示版) の書籍

SCSS-H97 鉄骨構造標準接合部・H形鋼編[SI単位表示版]
SCSS-H97 鉄骨構造標準接合部・H形鋼編

ダウンロードする

.jww」と「.dxf」が収録されています。
ボタンクリックでダウンロードを開始します。

ダウンロードしたファイルがこちら

解凍する

拡張子が「.zip」なので、解凍が必要です。
Windows 10 以上の場合は、ファイルをダブルクリックで解凍できます。

解凍方法がわからない方はこちら

【図解】.zipファイルを解凍する
.zipファイルを解凍する方法ファイルをダウンロードしたらダウンロードしたファイルの最後に○○○.zipが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。ファイルを解凍するそれでは、ダウンロードしたzipファイルを解凍していきましょう。ダウンロードしたファイル「○○○.zip」を左クリックで選択します。「○○○.zip」の上で右クリックします。「すべて展開」をクリックします。「展開」をクリックします。すると、同じ場所に同じ名前のフォルダが作成されます。その作成されたフォ...続きを読む

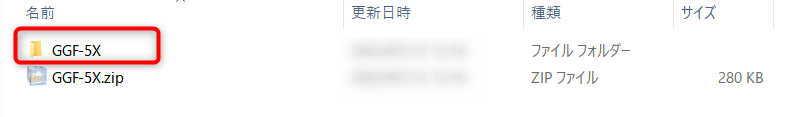

解凍して出来たフォルダがこちら

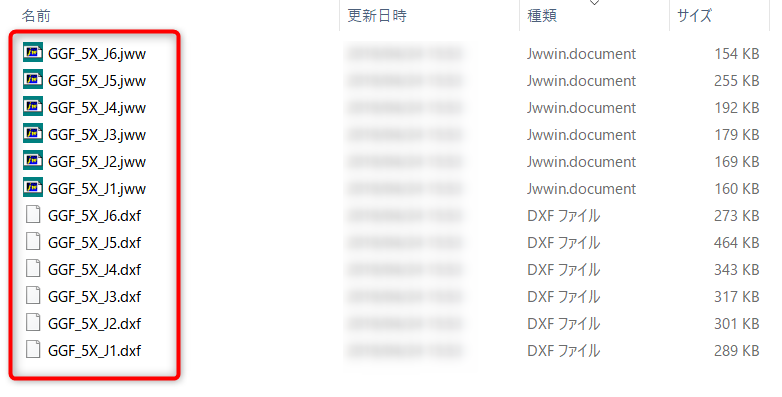

そのフォルダの中身がこちら

dxf ファイルも含まれています。

それでは収録内容を紹介します。

[広告]

いざ、実践

直接開く

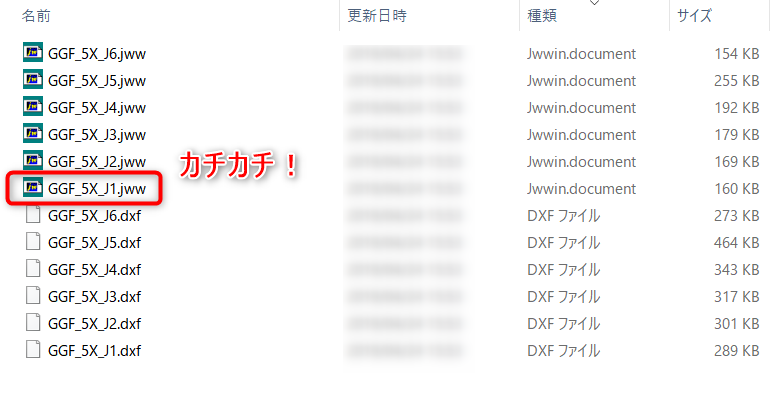

ファイルの先頭に「Jw」アイコンの表示があれば、ファイルをダブルクリックで開くことができます。

Jw_cad から開く

  1. ファイル」をクリックします。 または「開く」コマンドをクリックします。
  2. 開く」をクリックします。
  3. 先ほど解凍したフォルダを選択して、該当のファイルをダブルクリックして開きます。

以上で読み込みできました。

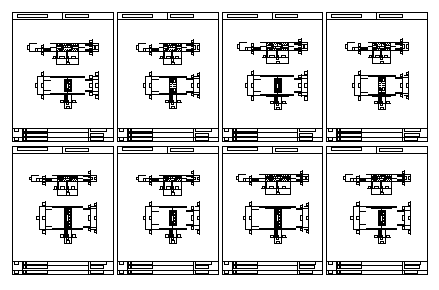

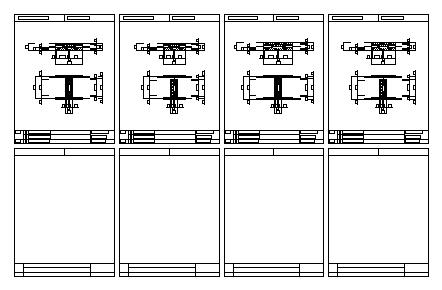

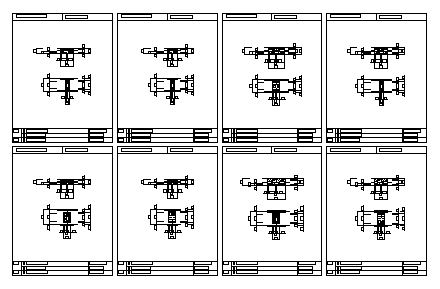

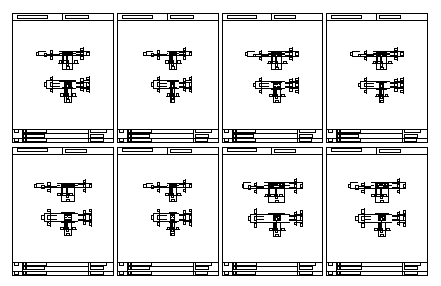

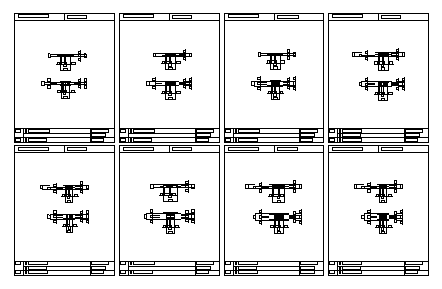

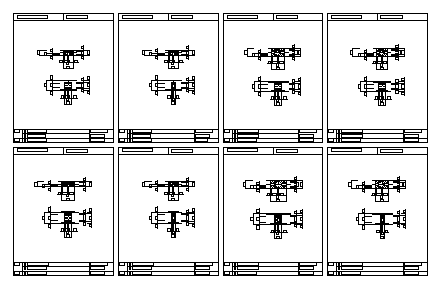

収録内容


GGF-5X-J1010・0609-16 H-100x100x6x8
GGF-5X-J1510・0609-16 H-148x100x6x9
GGF-5X-J2010・0609-16 H-200x100x5.5×8
GGF-5X-J2015・0609-16 H-194x150x6x9
GGF-5X-J2015・0609-20 H-194x150x6x9
GGF-5X-J2512・0609-16 H-250x125x6x9
GGF-5X-J2517・0612-16 H-244x175x7x11
GGF-5X-J2517・0612-20 H-244x175x7x11
GGF-5X-J3015・0609-16 H-300x150x6.5×9
GGF-5X-J3015・0609-20 H-300x150x6.5×9
GGF-5X-J3020・0912-20 H-294x200x8x12
GGF-5X-J3020・0912-22 H-294x200x8x12
GGF-5X-J3517・0612-16 H-350x175x7x11
GGF-5X-J3517・0612-20 H-350x175x7x11
GGF-5X-J3525・0916-20 H-340x250x9x14
GGF-5X-J3525・0916-22 H-340x250x9x14

GGF-5X-J4020・0912-20 H-400x200x8x13
GGF-5X-J4020・0912-22 H-400x200x8x13
GGF-5X-J4030・0916-20 H-390x300x10x16
GGF-5X-J4030・0916-22 H-390x300x10x16
GGF-5X-J4520・0916-20 H-450x200x9x14
GGF-5X-J4520・0916-22 H-450x200x9x14
GGF-5X-J4530・1219-20 H-440x300x11x18
GGF-5X-J4530・1219-22 H-440x300x11x18
GGF-5X-J5020・0916-20 H-500x200x10x16
GGF-5X-J5020・0916-22 H-500x200x10x16
GGF-5X-J5030・1219-20 H-488x300x11x18
GGF-5X-J5030・1219-22 H-488x300x11x18
GGF-5X-J6020・1216-20 H-600x200x11x17
GGF-5X-J6020・1216-22 H-600x200x11x17
GGF-5X-J6030・1219-20 H-588x300x12x20
GGF-5X-J6030・1219-22 H-588x300x12x20

GGF-5X-J7030・1425-20 H-700x300x13x24
GGF-5X-J7030・1425-22 H-700x300x13x24
GGF-5X-J8030・1425-20 H-800x300x14x26
GGF-5X-J8030・1425-22 H-800x300x14x26
GGF-5X-J9030・1622-20 H-890x299x15x23
GGF-5X-J9030・1622-22 H-890x299x15x23
GGF-5X-J9030・1628-20 H-900x300x16x28
GGF-5X-J9030・1628-22 H-900x300x16x28
GGF-5X-J9030・1934-20 H-912x302x18x34
GGF-5X-J9030・1934-22 H-912x302x18x34
GGF-5X-J9030・1937-20 H-918x303x19x37
GGF-5X-J9030・1937-22 H-918x303x19x37

まとめ

鉄骨構造標準接合部「GGF-5X」を紹介しました。

用紙サイズ:A2 縮尺:S=1/30 のデータですが、違う作図条件の場合には
拡大縮小縮尺変更等で対応してください。
