Jw_cad用の電気設備図記号(JWKファイル)
電気シンボルが全種類揃っているであろう「図形データ」をダウンロードしてみました。
配布元の情報
Vector
![](https://www.vector.co.jp/common/images/logo_vector.gif)
Vector: ソフトライブラリ&PCショップ - 国内最大級の フリーソフト ダウンロードサイト
Vector(ベクター)は、ソフト登録数国内最大規模のオンラインソフトウェア流通サイト。充実したダウンロードライブラリに加え、ソフトの紹介記事、メールニュース等で常に最新のコンテンツを発信。また、プロダクトソフトのライセンス・パッケージ販売サービスや、シェアウェアの送金代行サービスなどを提供しています。
概要
QcadというFreeなCAD用に作成した電気設備用図記号(denzuq)のJw_cad版。
サイト内 より引用
電気設備CADシンボル寸法基準2001年版(日本電設工業協会発行)に準じています。
同封の「denzuq_readme_sjis.txt」によると、Jw_cad で、ひとつひとつ図形登録されたみたいです。
準備作業
実際に、ダウンロードしてみました。
ダウンロードする
ベクターサイトからダウンロードします。
- ダウンロードページに移動します。
- 「ダウンロードはこちら」を何回かクリックしていくとダウンロード画面にたどり着きます。

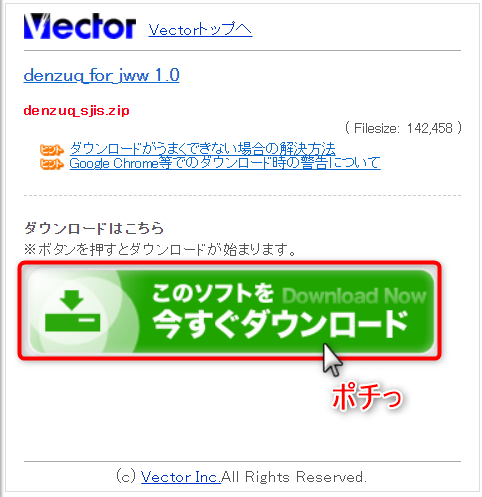

- 「今すぐダウンロード」をクリックすると、ダウンロードが開始されます。
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h02_36.jpg)
ダウンロードしたファイルがこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h05_33.jpg)
解凍が必要です。
解凍する
拡張子が「.zip」なので、解凍が必要です。
解凍方法がわからない人は、コチラ!
![](https://jwwjohokan.com/wp-content/uploads/2022/04/29-03-160x90.jpeg)
【図解】.zipファイルを解凍する
.zipファイルを解凍する方法 ファイルをダウンロードしたら ダウンロードしたファイルの最後に○○○.zipが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。 ファイルを解凍する それでは、ダウンロードしたzipファイルを解凍していきましょう。 ダウンロードしたファイル「○○○.zip」を左クリックで選択します。「○○○.zip」の上で右クリックします。「すべて展開」をクリックします。「展開」をクリックします。 すると、同じ場所に同じ名前のフォルダが作成されます。その作成されたフォルダの中にファイルが格納されています。必要に応じて、ご...続きを読む

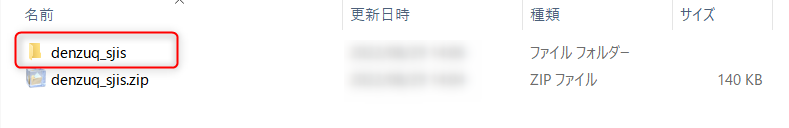

解凍して出来たフォルダがこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h06_37.jpg)

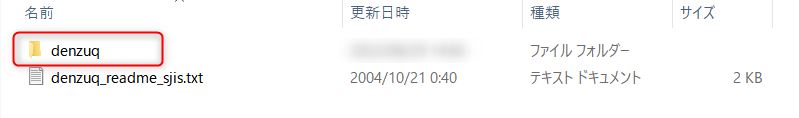

そして、そのフォルダの中身がこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h07_08.jpg)
さらに、そのフォルダの中身がこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h08_59.jpg)
うーーん!いっぱいあります。
Jw_cad で見てみました。
いざ、実践
Jw_cad を起動して「図形」コマンドを選択します。
図形を開く
- 「その他」をクリックします。 または「図形」コマンドをクリック。
- 「図形」をクリックします。
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2021-07-26_17h22_13-768x207.jpg)
この図形データは、JWKファイルなので「▼」をクリックして「.jwk」を選択します。
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_16h21_45.jpg)

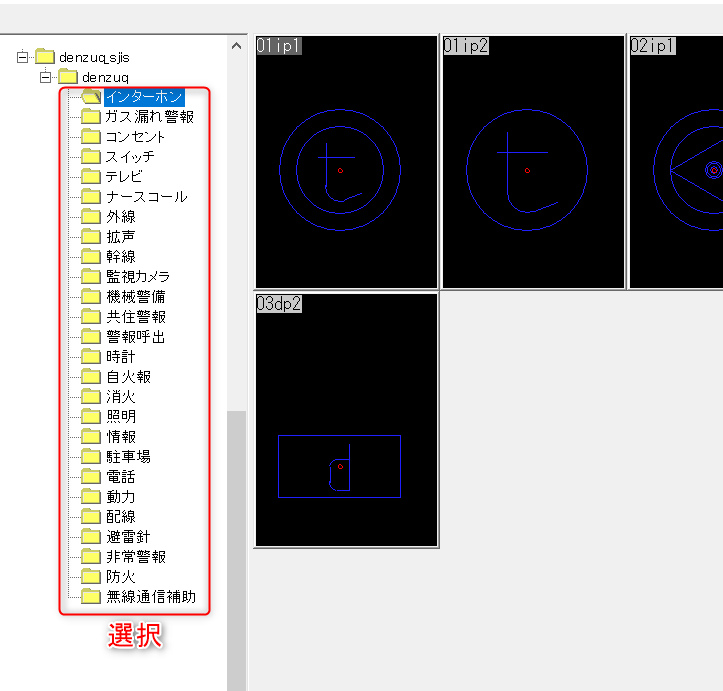

次に、先ほど解凍して出来たフォルダを選択します。
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h13_33.jpg)
すると、図形が表示されるはずです。
その内容がコチラ!
収録内容
インターホン
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h20_02-800x172.jpg)
ガス漏れ警報
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h20_29-800x338.jpg)
コンセント
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h21_02-800x337.jpg)
スイッチ
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h21_28-800x504.jpg)
テレビ
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h21_53-800x502.jpg)
ナースコール
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h22_22-800x333.jpg)
外線
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h22_39-800x170.jpg)
拡声
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h22_58-800x666.jpg)
幹線
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h23_20-800x339.jpg)
監視カメラ
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h23_39-800x337.jpg)
機械警備
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h24_20-800x167.jpg)
共住警報
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h24_40-800x338.jpg)
警報呼出
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h25_02-800x334.jpg)
時計
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h25_23-800x177.jpg)
自火報
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h26_38-800x697.jpg)
消火
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h27_17-800x352.jpg)
照明
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h28_17-800x699.jpg)
情報
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h28_46-800x353.jpg)
駐車場
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h29_11-800x525.jpg)
電話
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h29_31-800x699.jpg)
動力
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h29_59-800x700.jpg)
配線
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h31_36-800x703.jpg)
避雷針
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h31_54-800x179.jpg)
非常警報
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h32_16-800x351.jpg)
防火
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h32_37-800x353.jpg)
無線通信補助
![](https://jwwjohokan.com/wp-content/uploads/2022/08/2022-08-29_14h32_59-800x352.jpg)
以上です。
ものすごい数でした!(^へ^)v
まとめ
今回は、図形「Jw_cad用の電気設備図記号」をダウンロードしてみました。
図形登録するだけでも大変だったと思います。有難く使わせて頂きましょう。
無償で公開されている作者に感謝いたします。ありがとうございます。
