【実践】【図形】Ｈ形鋼･･･Ｈ形鋼の定形サイズを網羅。ソリッド塗潰しバージョンもあったよ！

Ｈ形鋼　図形集

H形鋼の図形集をダウンロードしてみました。
なにが収録されているのか確認してみましょう。

配布元の情報

【データ名】 Ｈ形鋼 jws集
【登 録 名】 H_gata_jws.lzh
【登録年月】 2007/12/27
【制作者名】 96saka　　／黒坂構造SUPPORT
【制作環境】 Jw_cad 6.00e
【転載配布】 自由
【種　　別】 フリーウェア

▼ 概　要
　・Jw_cadで利用できる Ｈ形鋼の jws集です。
　　各図形には、XY軸に補助線 及び、断面サイズを補助線色文字で書き入れてます。

▼ 収録データ
　　《図形01》 Ｈ 形鋼
　　　サイズ：広幅，中幅，細幅
　　　・《Ｈ形鋼Ⅱ》 白･黒＋Solid－－－－－外形線：線色２＋ソリッド塗り潰し
　　　・《Ｈ形鋼Ⅲ》 緑　　－－－－－－－－外形線：線色３
　　※この他の色違いは、いくつかＨＰ上にて同時公開

▼ 使用方法
　・ダウンロード後、解凍して展開されるフォルダやファイルは管理しやすい別の
　　場所へ移動して使用することをお勧めします。
　　Jw_cadメニューの［その他］→［図形］から読み込むことができます。
　・図形の線色・使用レイヤ等は作者の環境に合わせていますので、各自変更して
　　使用するのは自由です。
　・［作図属性設定］にて、図形を貼付ける際に線色線種を変えることができます
　　が補助線種と補助線色文字も一緒に変わるので注意してください。

▼ 著作権
　　このデータはフリーウェアです。
　　著作権は、黒坂構造SUPPORT が有しています。
　　但し、データの複写・使用・改変はどなたでも自由に行う事が出来ます。

▼ 免責事項
　　このデータを使用した事によって発生した損害は、一切補償しません。
　　不備があっても、作者はそれを訂正する義務を負いません。

▼ 転載及び配布
　　転載・配布は自由ですが、下記の条件を守って下さい。
　　1)データに変更を加えないこと。
　　2)元の圧縮ファイルの形態で配布すること。

▼ 謝　辞
　　Jw_cad等の大変有用なソフトを無償で提供して下さっている作者の方々へ、心
　　より感謝をいたします。
　　ソリッド塗り潰しには、「外部変形－ソリッド_発展系 05b」を使用させて頂き
　　ました。有り難うございます。

★「外部変形－ソリッド_発展系 05b」—入手先，掲載者様
　　siegel’s 『間』， siegelさん
　　URL　http://homepage2.nifty.com/siegel/

───────────────────────────────────☆★☆
■制作者：H.N 96saka　／　黒坂構造SUPPORT
　　　　http: //homepage3.nifty.com/kuro_kk/　

Copyright (C) 2005-2007 Kurosaka Kouzou Support. All Rights Reserved.

・・・ホームページは、現在閉鎖されています。

ダウンロードする

転載・配布が自由とのことですので、リンク切れを防ぐため転載させて頂いています。
下のボタンをクリックしてダウンロードしてください。

H_gata_jws.lzh
[広告]

準備作業

ダウンロードしたファイルがこちら

ファイルの拡張子が「.lzh」なので解凍作業が必要です。

解凍する

解凍方法がわからない人はコチラをご覧ください。

【図解】.lzhファイルを解凍する
.lzhファイルを解凍する方法 ダウンロードしたファイルが.lzh ダウンロードしたファイルの最後に○○○.lzhが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。 lzhファイルは最近あまり見かけませんが、一昔前までは主流でした。現在は、zipファイルが一般的ですが、古いファイルの中には、まだ「.lzh」で圧縮されているものが多数存在します。 ファイル解凍の準備をする Windows本体では「zipファイル」しか解凍できません。たぶん・・・「lzhファイル」を解凍するには、専用の「解凍ソフト」を使う必要があります。 お勧めのソフトは...続きを読む
jwwjohokan.com

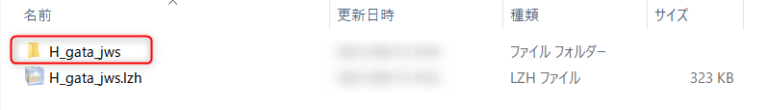

解凍して出来たフォルダがこちら

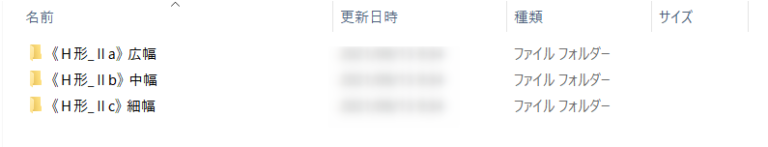

出来たフォルダの中身がこちら

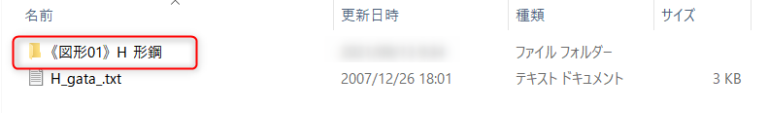

さらに、その中身たち

こんな感じで、細かく整理されています。( ^ ^ )Y
この中に図形がたんまり格納されているのでしょう！

楽しみです。
では、実際に Jw_cad で見てみましょう。

いざ、実践

Jw_cadを起動して、図形を選択します。

  1. 「その他」をクリックします。　または「図形」コマンドをクリック。
  2. 「図形」をクリックします。

表示画面が「.jws」になっているか確認します。
なっていない場合には「▼」で「.jws」を選択します。

先ほど、解凍して作られたフォルダを選択します。ポチッ！

出てきた。出てきました！( ^ ^ )

収録内容

ソリッド有り

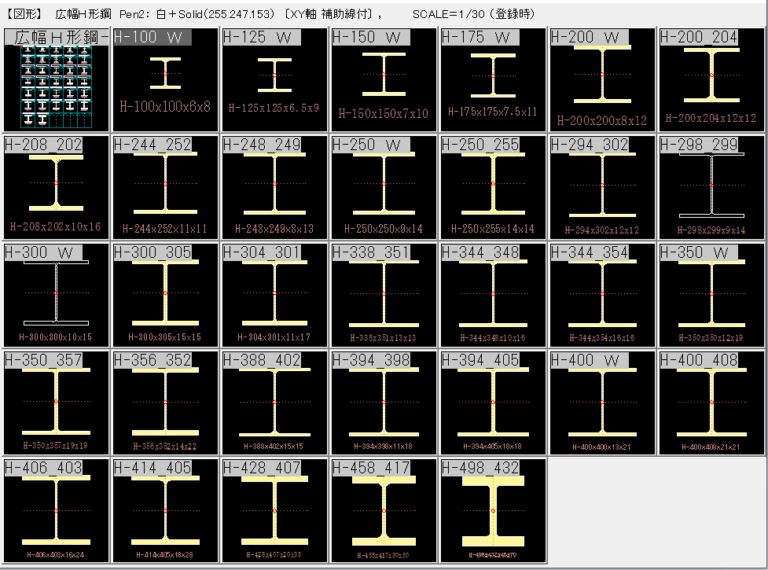

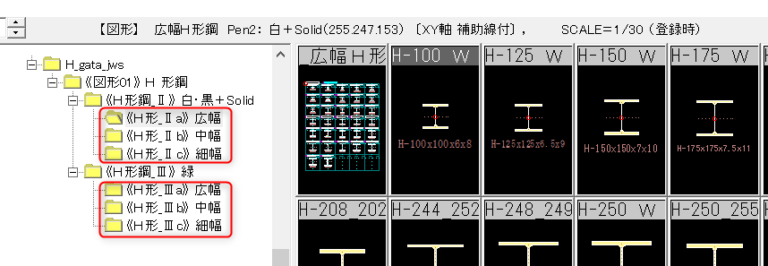

【図形】広幅Ｈ形鋼　Pen2：白+Solid(255.247.153) [XY軸 補助線付]　SCALE=1/30(登録時)

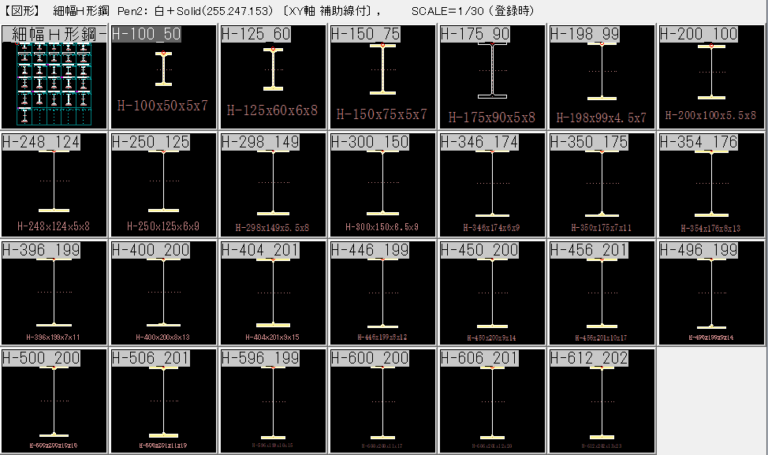

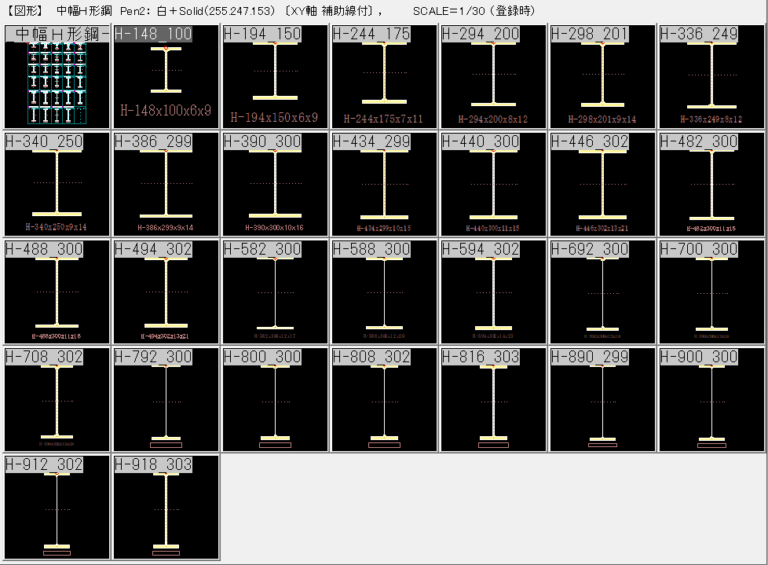

【図形】中幅Ｈ形鋼　Pen2：白+Solid(255.247.153) [XY軸 補助線付]　SCALE=1/30(登録時)

【図形】細幅Ｈ形鋼　Pen2：白+Solid(255.247.153) [XY軸 補助線付]　SCALE=1/30(登録時)

ソリッド無し

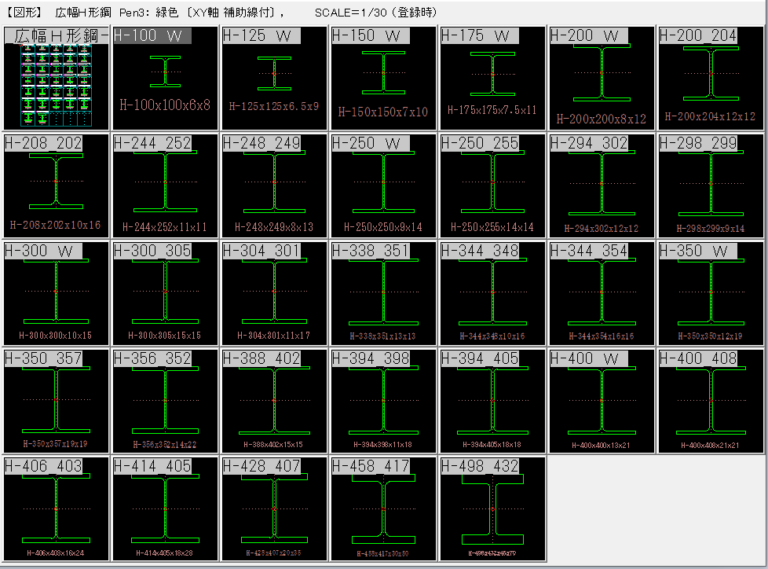

【図形】広幅Ｈ形鋼　Pen3：緑色 [XY軸 補助線付]　SCALE=1/30(登録時)

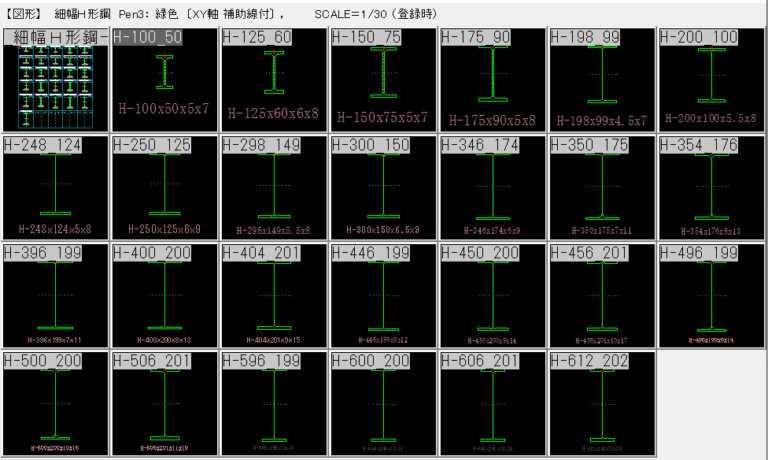

【図形】中幅Ｈ形鋼　Pen3：緑色 [XY軸 補助線付]　SCALE=1/30(登録時)

【図形】細幅Ｈ形鋼　Pen3：緑色 [XY軸 補助線付]　SCALE=1/30(登録時)

以上、
大量のＨ形鋼でした。( ^ ^ )Y

まとめ

今回は、図形「Ｈ形鋼 jws集」をダウンロードしてみました。

鋼材の図形データは、色んな分野で使用されるので、ダウンロードしておくと、いざという時に助かります。
無料公開してくださっている図形の作者に感謝します。
ありがとうございます。

以上、図形紹介でした。
