【実践】【図形】樹木図形･･･定番図形をダウンロードしてみたよ！

樹木の図形

定番の図形をダウンロードしてみました。
どんなものが収録してあるのか、楽しみです！

配布元の情報

zouen111　はフリーソフトウエアとしてお使いください
はじめに
　zouen111.LZHはJW_CADの図形データです。
収録物
　樹木平面
　樹木立面
　図面タイトル他
使用方法
解凍後、JW_CADの実行ファイルがあるフォルダ(C:\JWC 等)に移動して下さい。
JW_CADをインストール後、すでに他の図形をご使用の場合は、重複しないようにフォルダ名（ファイル名）を適宜変更して下さい。
樹木の部分は等倍で直径、高さが１．０ｍに設定してあります。
プログラムの修正
　データの改変・配布は自由です
免責事項等
　本ソフトウェアを利用した事によって生じたトラブルや損害などに対して作者は一切責任を持ちません。また、本ソフトウェアに
　障害が発生した場合にも作者は修正義務を負いません。このソフトウェアの利用は、全て利用者の責任下において行って下さい。
　梱包されているファイルの内容を変更しなければ、転載･再配布については制限しません。

造園4.5.txt　より

詳しくは、添付の「造園4.5.txt」をご覧ください。

ダウンロードする

配布が自由とのことですので、リンク切れ防止のため転載しています。
「ベクター」からもダウンロードできます。

準備作業

ダウンロードしたファイルがこちら

ファイルの拡張子が「.lzh」なので解凍作業が必要です。

解凍する

解凍方法がわからない人はコチラ。

【図解】.lzhファイルを解凍する

.lzhファイルを解凍する方法 ダウンロードしたファイルが.lzh ダウンロードしたファイルの最後に○○○.lzhが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。 lzhファイルは最近あまり見かけませんが、一昔前までは主流でした。現在は、zipファイルが一般的ですが、古いファイルの中には、まだ「.lzh」で圧縮されているものが多数存在します。 ファイル解凍の準備をする Windows本体では「zipファイル」しか解凍できません。たぶん・・・「lzhファイル」を解凍するには、専用の「解凍ソフト」を使う必要があります。 お勧めのソフトは...続きを読む

jwwjohokan.com

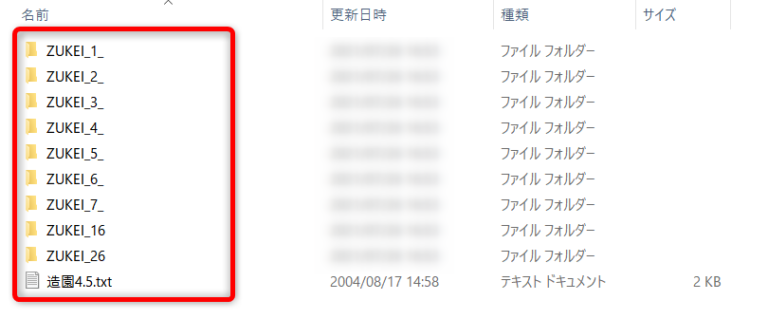

解凍して出来たフォルダがこちら

さらにフォルダの中を覗いてみました！

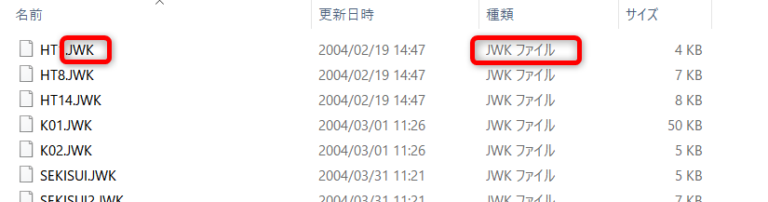

拡張子が「.JWK」です。
これ、覚えておいてください。

では、開いてみましょう！

いざ、実践

Jw_cadを起動して、図形を選択します。

1. 「その他」をクリックします。　または「図形」コマンドをクリック。
2. 「図形」をクリックします。

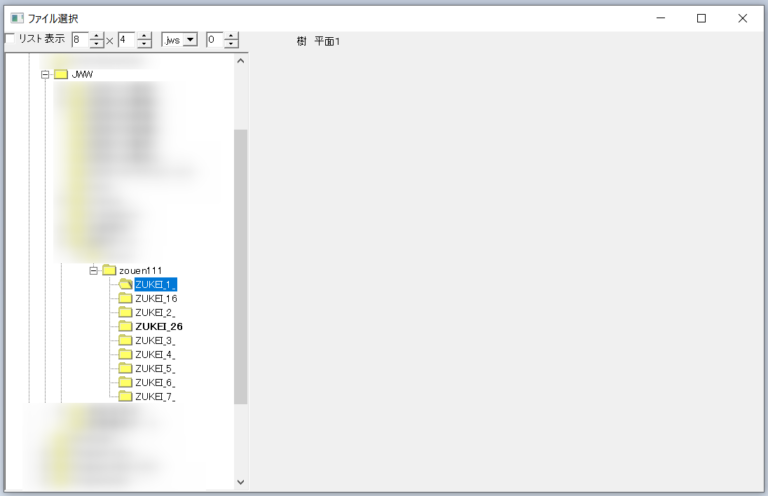

先ほど解凍したフォルダを選択します。
あれ？？？何も表示されません。

大丈夫です。

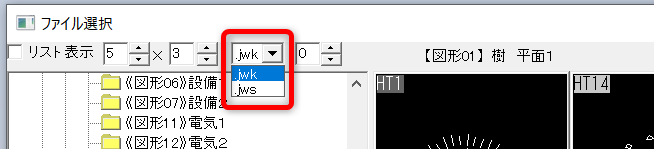

画面左上の「▼」をポチッとクリックして「.jwk」に切り替えます。

すると、次のような大量な図形が表示されました。（＾○＾）v ワーイ

収録内容

フォルダ「ZUKEI_1_」【図形01】樹　平面1

フォルダ「ZUKEI_2_」【図形02】樹　平面2

フォルダ「ZUKEI_3_」【図形03】樹　平面3

フォルダ「ZUKEI_4_」【図形04】雑

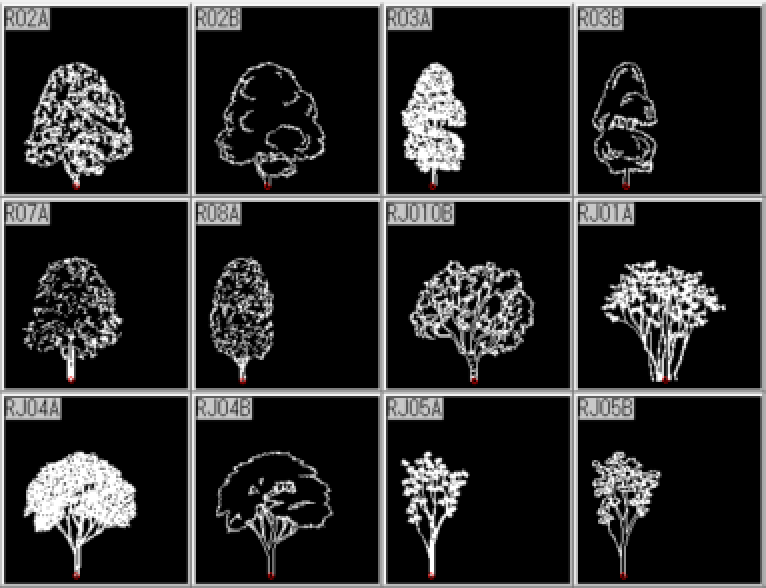

フォルダ「ZUKEI_5_」【図形05】樹　立面1

フォルダ「ZUKEI_6_」【図形06】樹　立面2

フォルダ「ZUKEI_7_」【図形07】樹　立面3

フォルダ「ZUKEI_16」【図形16】

フォルダ「ZUKEI_26」【図形26】タイトル

以上、大量でした。

まとめ

今回は、建築事務所が一番よく使うであろう「樹木図形」を紹介してみました。

以上、図形紹介でした。
ご視聴ありがとうございました。

無料公開してくださっている図形の作者に感謝いたします。
