【外部変形】正多角形に変換

概要

CAD_Dwg+α

CAD_Dwg+α

メカ屋のＣＡＤ＋あるふぁ

somem.cocolog-nifty.com

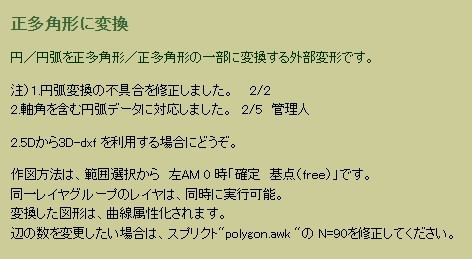

円／円弧を正多角形／正多角形の一部に変換する外部変形です。
2.5Dから3D-dxf を利用する場合にどうぞ。

作図方法は、範囲選択から　左AM 0 時「確定　基点（free）」です。
同一レイヤグループのレイヤは、同時に実行可能。
変換した図形は、曲線属性化されます。
