【外部変形】2.5Dレイヤ名設定

概要

CAD_Dwg+α

CAD_Dwg+α

メカ屋のＣＡＤ＋あるふぁ

somem.cocolog-nifty.com

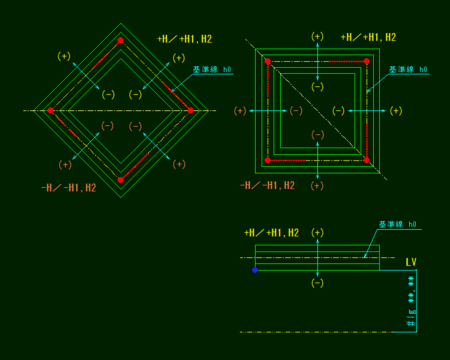

2.5Dの高さ／奥行きデータをレイヤ名(レイヤグループ名) に設定する外部変形です。

• 側面(立面) は、線色6の実点／線色5の実点・補助線種を併用します。
• 入力単位はｍｍ、高さ／奥行きは、小数点第3位を四捨五入。
• 各分岐コマンドは、属性取得から書込みレイヤに移動して実行します。
• 高さ／奥行きを取得する線が平行でない場合、「未実行」となります。
