R面取り（3辺）

2026.01.06

概要

CAD_Dwg+α

CAD_Dwg+α
メカ屋のＣＡＤ＋あるふぁ
somem.cocolog-nifty.com

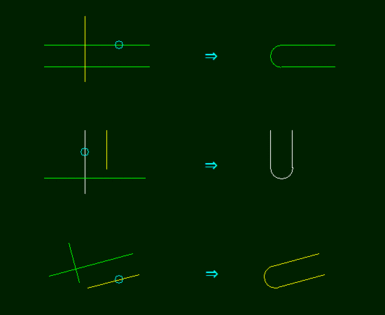

2本の平行線と直交線の3辺をR面取りする外部変形です。

詳細内容を見る

この外部変形は【gawkm115】の設置作業と【ファイル化】が必要です。

「gawkm115のインストール」及び「ファイル化」の方法（リンク先：afsoft）

外部変形 全般
  • ダウンロードしたファイルの拡張子が「.lzh」「.zip」の場合は、解凍が必要です。
  • 外部変形は「その他」→「外部変形」または「外変」ボタンから開きます。
  • 外部変形の中には、使用するパソコンの環境やバージョン等により動作しない場合があります。
  • 別途、必要なプログラムやプラグインをインストールしないと動作しない外部変形があります。
  • 外部変形の詳細及び設置方法・操作方法等は、公開サイト（リンク先のサイト）でご確認ください。



CAD_Dwg+α【案内所】外部変形
