表面粗さの指定

2025.12.222025.12.24

概要

CAD_Dwg+α

メカ屋のＣＡＤ＋あるふぁ

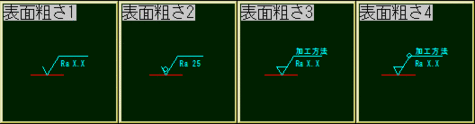

表面粗さを指定する線記号変形です。
JIS規格が改定され、表記方法が複雑になっていますが、
Raを基準にして4つの基本形にまとめてみました。

詳細内容を見る

この線記号変形プログラムは【ファイル化】する必要があります。

Windows付属の「メモ帳」を開きます。
線記号変形プログラムをメモ帳にコピペします。
エンコード「ANSI」を選択して、拡張子を「〇〇.dat」として保存します。

ご自身で分かりやすい任意のフォルダに整理しておくと便利です。
