【基本操作】作図ウィンドウと用紙サイズ

作図ウィンドウと用紙サイズ

  • 起動時の作図ウィンドウは、使用する用紙サイズの横幅が作図ウィンドウの横幅と等しく、使用する用紙の中心が画面の中心になるように表示される。
  • 作図ウィンドウの縦横比が用紙の縦横比と等しくないため、初期状態では用紙の上下が表示されないこともある。

用紙範囲の設定

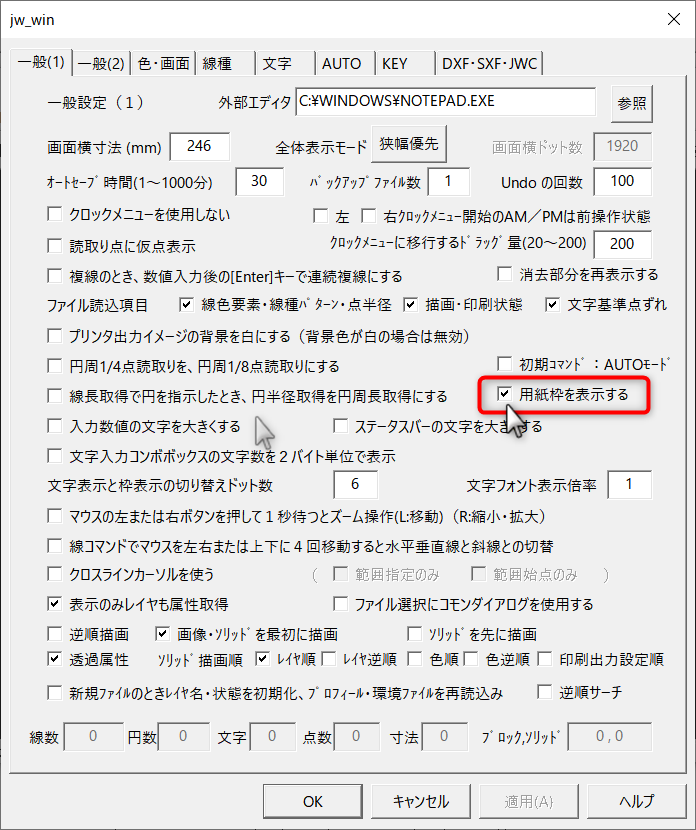

  • メニューバー[設定]→[基本設定]で表示されるダイアログの「一般(1)」タブの[用紙枠を表示する]にチェックを入れると、用紙の範囲が薄い点線で表示されるので、画面の表示範囲を確認するとよい。
  • なお、用紙の余白が必要な関係で、実際に出力される範囲は用紙の範囲よりも狭くなる。
  • [印刷]コマンドのコントロールバー[枠書込]を使用し、補助線で印刷範囲を作図しておくと確実である。

このページについて

このページは、Jw_cad 付属のドキュメントの内容を読みやすいように整理し転載した、Webマニュアルです。

ドキュメントおよび付属ファイルの知的所有権は、以下のとおり著作権者が有します。
Copyright (C)1997-2022 Jiro Shimizu & Yoshifumi Tanaka
