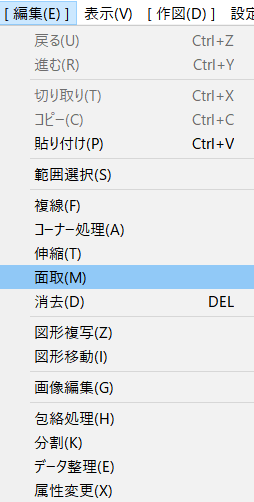

【編集】面取

面取

辺寸法指定の角面取、面寸法指定の角面取、半径指定の丸面取、2辺寸法指定のL面取、半径指定の楕円面取を行う

丸面取り以外は2直線に対してのみ行え、丸面取りでは直線と円弧または2円弧の面取りが行える。

辺寸法指定の角面取り

1. [面取]コマンドを選択する。
2. コントロールバー[○角面(辺寸法)]のラジオボタンを左クリック(L)する。
3. コントロールバー[寸法]入力ボックスに、角面取りを行う2線の辺寸法を実寸法で入力する。
4. 直線(A)を左クリック(L)で指示する。
5. 直線を左クリック(L)で指示する。
   角面取りが行われる。

• 指示した２線の属性が同じ場合は、その属性により面取りが行こなわれる。

面寸法指定の角面取り

1. [面取]コマンドを選択する。
2. コントロールバー[○角面(面寸法)]のラジオボタンを左クリック(L)する。
3. コントロールバー[寸法]入力ボックスに、角面取りを行う2線の面寸法を実寸法で入力する。
4. 直線(A)を左クリック(L)で指示する。
5. 直線(B)を左クリック(L)で指示する。
   角面取りが行われる。

• 指示した２線の属性が同じ場合は、その属性により面取りが行こなわれる。

半径指定の丸面取り

1. [面取]コマンドを選択する。
2. コントロールバー[○丸面]のラジオボタンを左クリック(L)する。
3. コントロールバー[寸法]入力ボックスに、丸面取りを行う半径を実寸法で入力する。
4. 直線(A)または円弧(A)を左クリック(L)で指示する。
5. 直線(B)または円弧(B)を左クリック(L)で指示する。
   丸面取りが行われる。

• 指示した２線の属性が同じ場合は、その属性により面取りが行こなわれる。

2辺寸法指定のL面取り

1. [面取]コマンドを選択する。
2. コントロールバー[○L面]のラジオボタンを左クリック(L)する。
3. コントロールバー[寸法]入力ボックスに、L面取りを行う2辺の長さをカンマで区切り実寸法で入力する。
4. 直線(A)を左クリック(L)で指示する。
5. 直線(B)を左クリック(L)で指示する。
   L面取りが行われる。

• 指示した２線の属性が同じ場合は、その属性により面取りが行こなわれる。

半径指定の楕円面取り(扁平率は自動計算)

1. [面取]コマンドを選択する。
2. コントロールバー[○楕円面]のラジオボタンを左クリック(L)する。
3. コントロールバー[寸法]入力ボックスに、楕円面取りを行う半径を実寸法で入力する。
4. 直線(A)を左クリック(L)で指示する。
5. 直線(B)を左クリック(L)で指示する。
   楕円面取りが行われる。

• 指示した２線の属性が同じ場合は、その属性により面取りが行こなわれる。

線の切断

[コーナー処理][伸縮]コマンドなどと同様、線の切断も行える。

1. [面取]コマンドを選択する。
2. 切断する線・円弧を右クリック(R)で指示すると、右クリック(R)した位置で切断される。
