【実践】【CADデータ】図面枠・・・建築士事務所協会の図面枠をダウンロードしてみた!

図面枠

ネット上で発見した「香川県建築事務所協会の組合図面枠」をダウンロードしてみました。
組合員限定なのかは分かりませんが、一般ページでの公開で「ご自由にお使いください」ということなので、誰でも使用可能と判断しました。

配布元

[広告]

準備作業

ダウンロードする

  1. ダウンロードページに移動します。
  2. 赤枠のところ「ippanjwc.EXE」をクリックします。

すると、ダウンロードが開始され、ファイルがダウンロードされます。

ダウンロードしたファイルがこちら

解凍する

ファイルを見ると、拡張子が「.EXE」なので、ダブルクリックで自動解凍されます。
解凍ソフトは、必要ありません。

それでは、「ippanjwc.EXE」をダブルクリックします。カチカチ!


なにか出てきました。

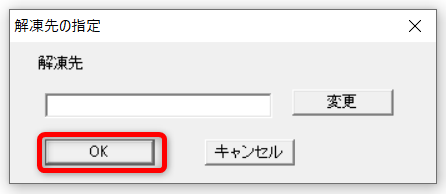

解凍先を指定するか、何も入力しないで「OK」をクリックします。

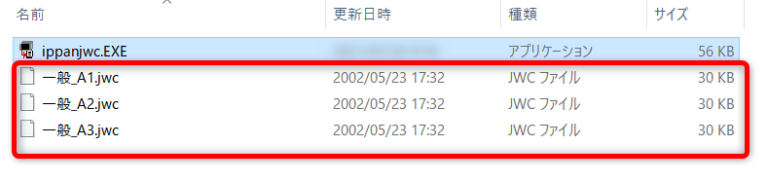

解凍先を入力しないで「OK」をクリックすると、同じ場所にファイルが3つ出現しました!

ファイルを見ると、拡張子が「.jww」ではなくて「.jwc」です。

さっそく、開いてみましょう。

いざ、実践

Jw_cad を起動します。

JWCファイルを開く

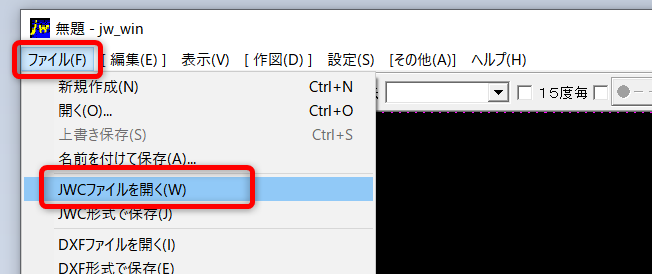

  1. ファイル」をクリックします。
  2. .jwc」ファイルなので「JWCファイルを開く」をクリック。

先ほど解凍された「.jwc」ファイルがあるフォルダを選択します。

すると、右側に図面が表示されました。「一般_A1」「一般_A2」「一般_A3」の3種類。

とりあえず「一般_A3」をダブルクリックしてみました。

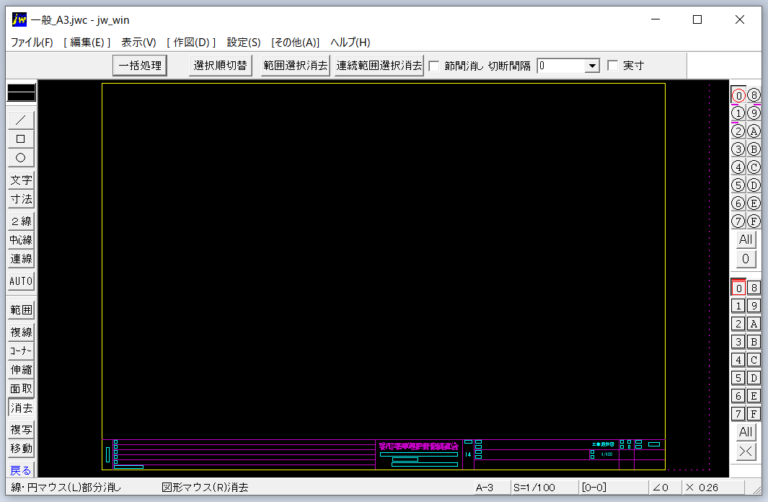

こんな感じ!

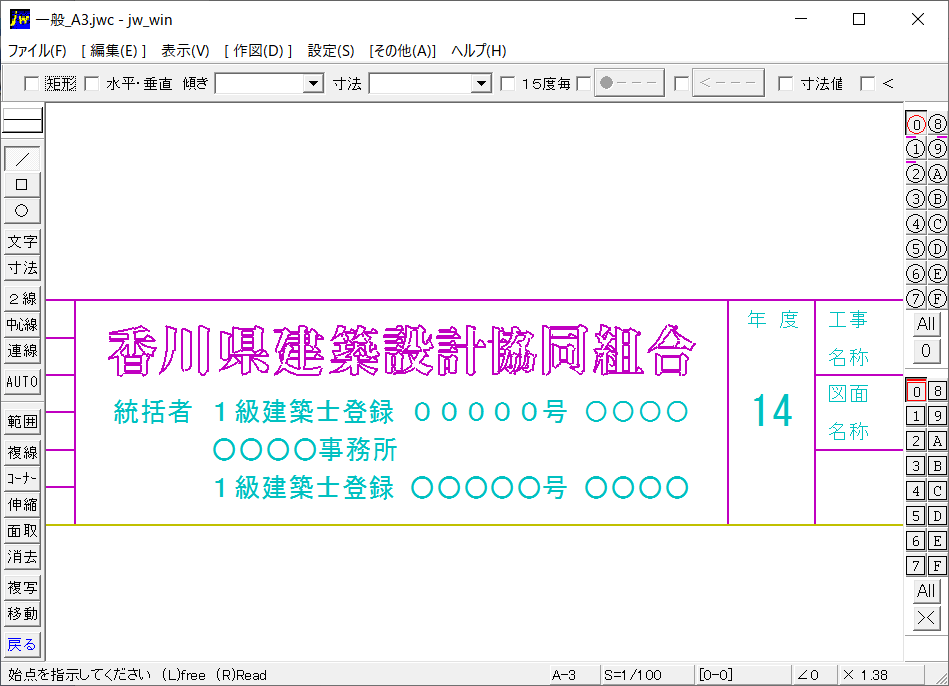

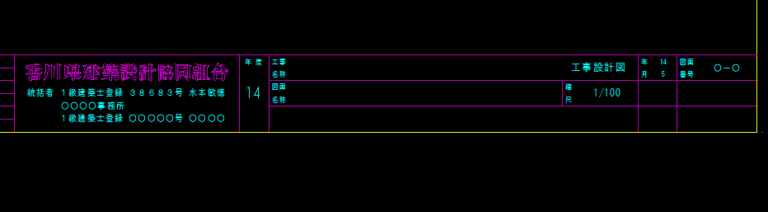

わかりずらいですが、名称部分を少し拡大。

いいですね!

まとめ

今回は「図面枠」を紹介しました。

名称を変更したり、各部分に修正を加えたりすれば、オリジナルの図面枠が完成します。
ダウンロードページに「ご自由にお使いください」と書いてあるので、問題ないでしょう。

是非、挑戦してみてください!!!

「香川県建築事務所協会」様、無償で公開してくださり、ありがとうございます。
