【線記号変形】雑記号・・・ア~楽ちん!断熱材,地面記号,畳断面,植栽などがビョーーンと変形してピタッ。。。

雑記号

雑記号と言っても雑ではありません。
建築設計系のひとにとっては、大変便利な線記号変形ではないでしょうか。

とりあえず、ダウンロードしてみます。

配布元の情報

サイト名:HinoADO

FrontPage - HinoADO
  • 断熱材,地面記号,畳断面,植栽その他
[広告]

準備作業

ダウンロードする

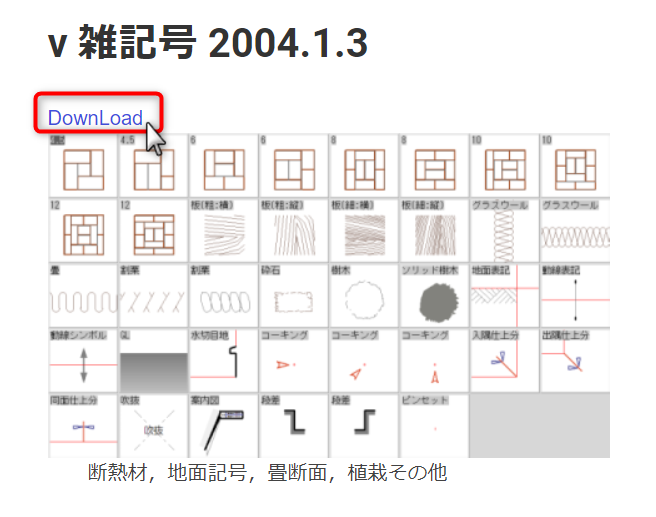

  1. ダウンロードページに移動します。
  2. Download」をクリックします。

ダウンロードしたファイルがこちら

解凍が必要です。

解凍する

拡張子が「.lzh」なので、解凍が必要です。

解凍方法がわからない方は、こちらをご覧ください。

【図解】.lzhファイルを解凍する
.lzhファイルを解凍する方法ダウンロードしたファイルが.lzhダウンロードしたファイルの最後に○○○.lzhが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。lzhファイルは最近あまり見かけませんが、一昔前までは主流でした。現在は、zipファイルが一般的ですが、古いファイルの中には、まだ「.lzh」で圧縮されているものが多数存在します。ファイル解凍の準備をするWindows本体では「zipファイル」しか解凍できません。たぶん・・・「lzhファイル」を解凍するには、専用の「解凍ソフト」を使う必...続きを読む

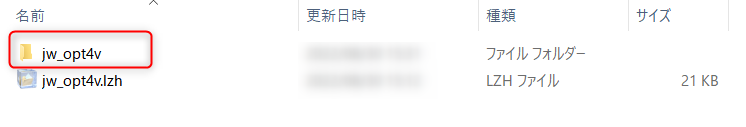

解凍して出来たフォルダがこちら

その中身がこちら

収録内容

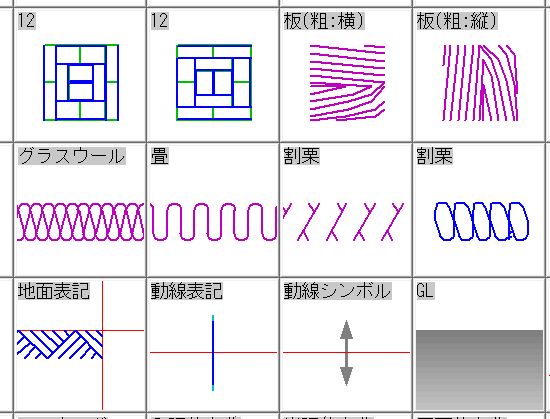

以下の線記号変形が収録されていました。( ^ ^ )Y

ぱっと見「図形」に見えますが、どうなんでしょう?
使ってみます。

いざ、実践

チャレンジ(畳8帖)編

適当サンプル図を用意しました。
畳8帖なので、正方形ぽく書いてみた。

いよいよ、線記号変形を開きます。

  1. その他」をクリックします。 または、「記変」コマンドをクリック。
  2. 線記号変形」をクリック。

先ほど解凍して出来たフォルダを選択して「畳8帖」をダブルクリック。カチカチ!

左下の指示通り、位置を「交点なので右クリック」からの~

ビョーーーンしてからの~

対角「右クリック」で~

完成。( `  ▽  ´ )/ ヤッター
ま~なんて簡単なことでしょう!

次はコレ。

チャレンジ(地面表記)編

またまた、適当サンプル図を用意しました。
こんな感じ!

さっきの要領で「線記号変形」を開いて

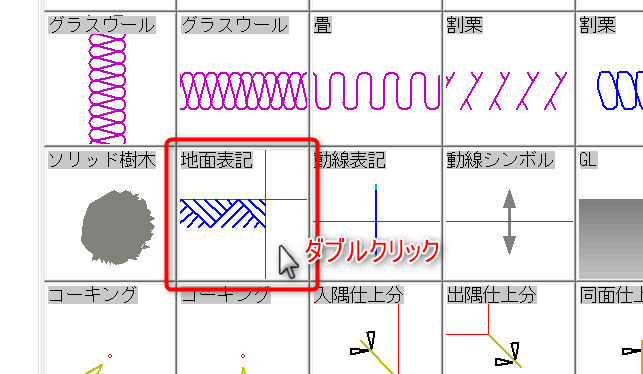

今度は「地面表記」をダブルクリックして、カチカチ!

左下に指示がでるので「直線(1)を左クリック」で、えぃ

ビョーーンとなるので「直線(2)を左クリック」して、えぃ

おぉーーー!

で完成!(^へ^)v

まとめ

今回は、 線記号変形「雑記号」 を紹介しました。
線を指示するだけで、見る見るうちに作図できます!しかも自動で( ^ ^ )Y

無償で公開されている作者に感謝申し上げます。ありがとうございます。
