JW_CAD用設備線記号変形集
今回は、「JW_CAD用設備線記号変形集」を紹介します。
空調・衛生設備用線記号変形と、文字枠や雲マークなどが収録されているようです。
配布元の情報
【データ名】 JW_CAD用設備線記号変形集ver1.2
readme.txt より
【登 録 名】 M12_opt4.LZH
【制作者名】 miya (masahiro miyasaka)
【掲載月日】 2003/12/07
jw_winに日々お世話になっています。
空調・衛生設備の施工図を書きつつ、コツコツ諸先輩方の線記号変形を参考に
作り上げました。 主に空調・衛生設備用として使っていますが、その他のjw_cad
ユーザーの皆さんにも使えるものもあると思います。
皆さんのお役に立てれば幸いです。
【概 要】
前回のものから、実際2年以上設備施工図上で使用しながら、こつこつ修正・追加しました。
修正に関しては、大した修正・追加ではありませんが、まとめてアップさせていただきましたので
下記の内容を確認ください。
一部ファイル数の問題や、jw_win専用の線記号変形がありますので、DOS版を使用している方は
使用あるいは表示できないものがあると思いますがご了承ください。
ぜひ自分なりにカスタマイズして使用していただければと思います。・・・
詳しくは、添付の「readme.txt」をご覧ください。
- 主なファイル内容は以下のとおりです。
- jw_opt4o.dat : 配管部材(単線配管バルブ等記号集)
- jw_opt4p.dat : 記号枠類
- jw_opt4q.dat : 図面処理1(主に文字記入類)
- jw_opt4r.dat : 図面処理2(配管端末処理・立管引出し線・雲マーク集等)
- jw_opt4s.dat : 衛生シンボル(衛生設備の配管種記号集)
- jw_opt4t.dat : 空調シンボル(空調設備の配管種記号集)
- jw_opt4u.dat : 配管(単線配管の継手記号集)
- jw_opt4v.dat : 排水(1)(単線排水用の継手記号集)
- jw_opt4w.dat : 排水(2)(単線排水用の継手記号集)
- jw_opt4x.dat : 管サイズ(鋼管、耐火二層管の直管サイズ)
- jw_opt4y.dat : 冷媒配管(分岐管記号等)
- jw_opt4z.dat : ダクト(ダクト記号、風向記号、フランジ)
日付がかなり古いようですが、大丈夫でしょう。
準備作業
ダウンロードする
転載・配布が自由との事なので、リンク切れを防ぐため転載させていただきます。
「ベクター」からもダウンロードできます。
ダウンロードしたファイルがこちら
解凍が必要です。
解凍する
ダウンロードしたファイルをみると「.lzh」だったので、解凍が必要です。
解凍方法がわからない方は、こちらをご覧ください。

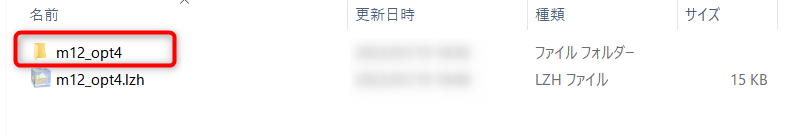

解凍して出来たフォルダがこちら

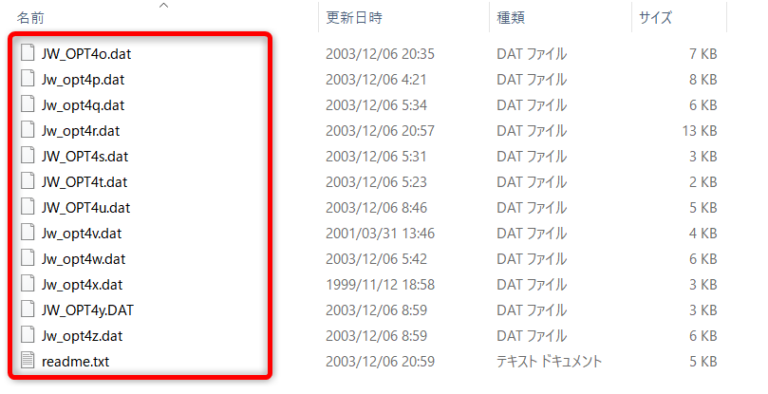

その中身がこちら
「readme.txt」には、説明などが記載されています。
ダブルクリックで開けますので読んでください。
それでは中身を拝見しましょう！
いざ、実践
- 「その他」をクリックします。 または、「記変」コマンドをクリック。
- 「線記号変形」をクリック。
先ほど解凍して出来たフォルダを選択します。
すると、表示されました。
収録内容

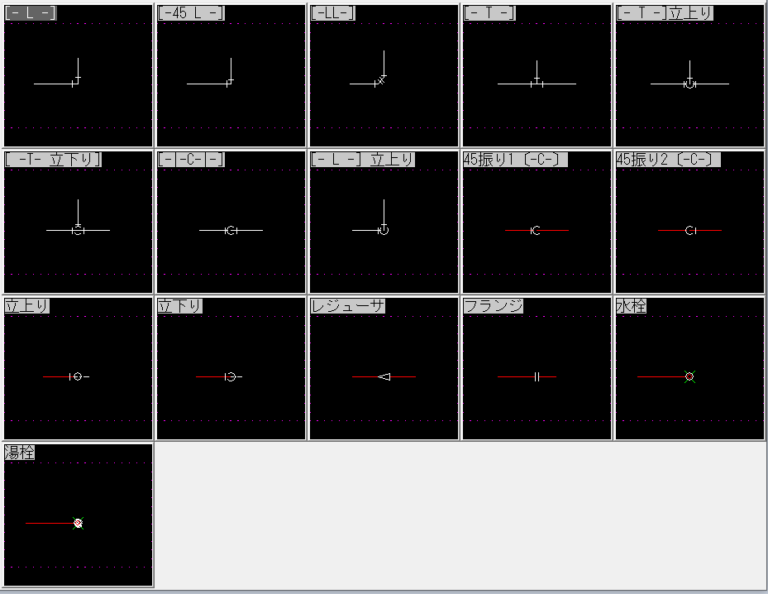

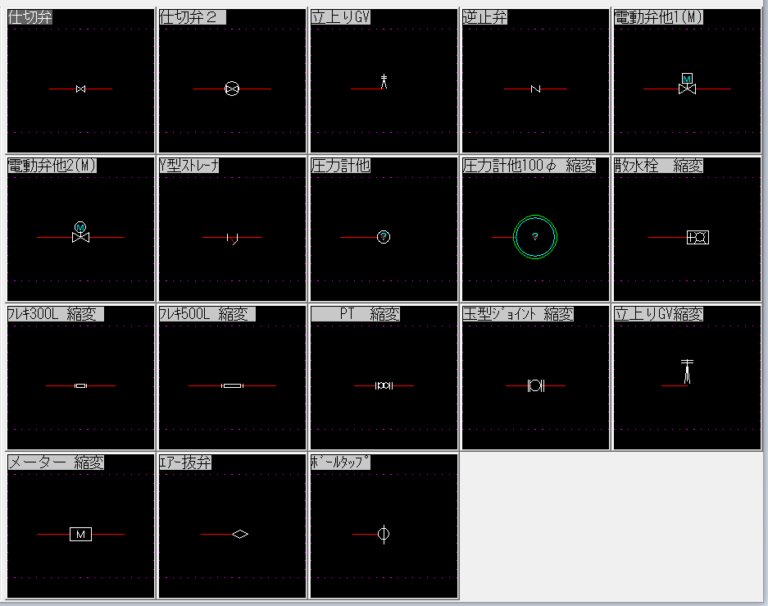

【線記号変形Ｏ】配管部材

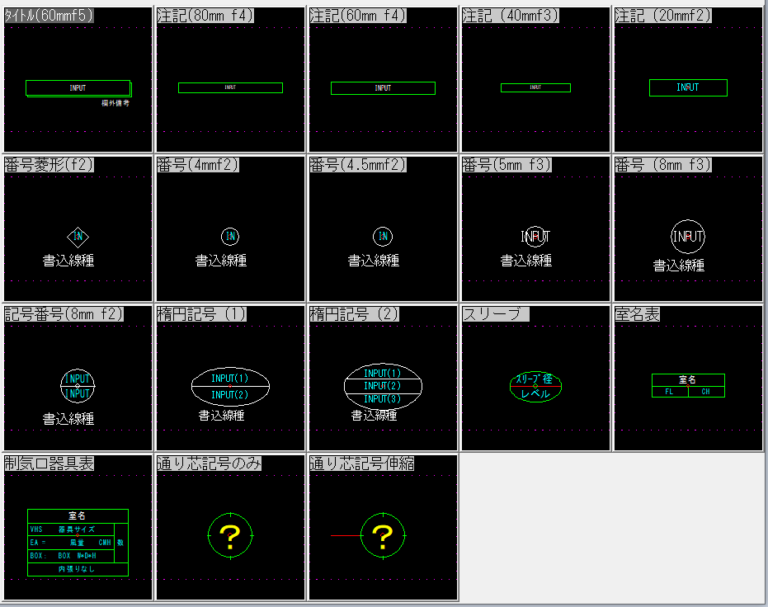

【線記号変形Ｐ】記号枠類

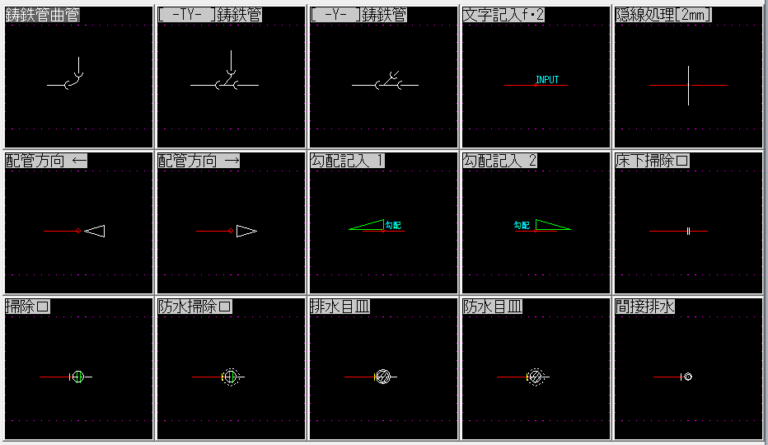

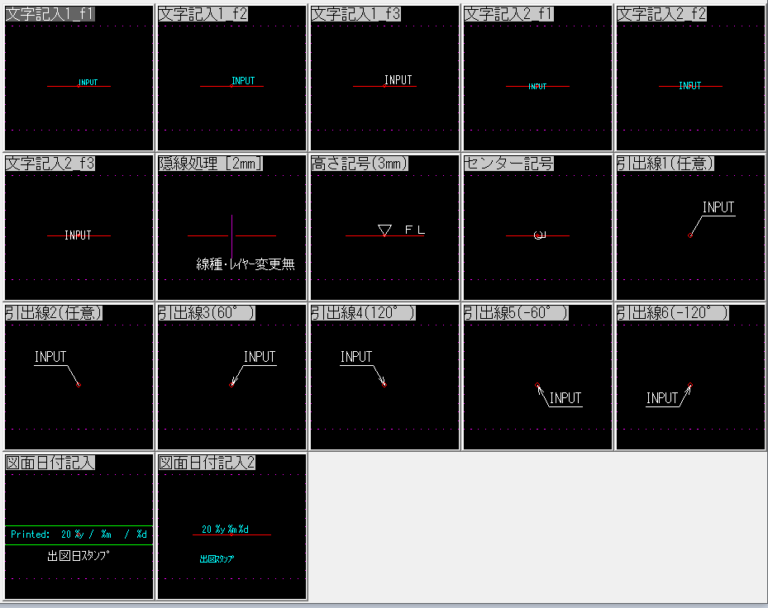

【線記号変形Ｑ】 図面処理
【線記号変形Ｒ】図面処理２

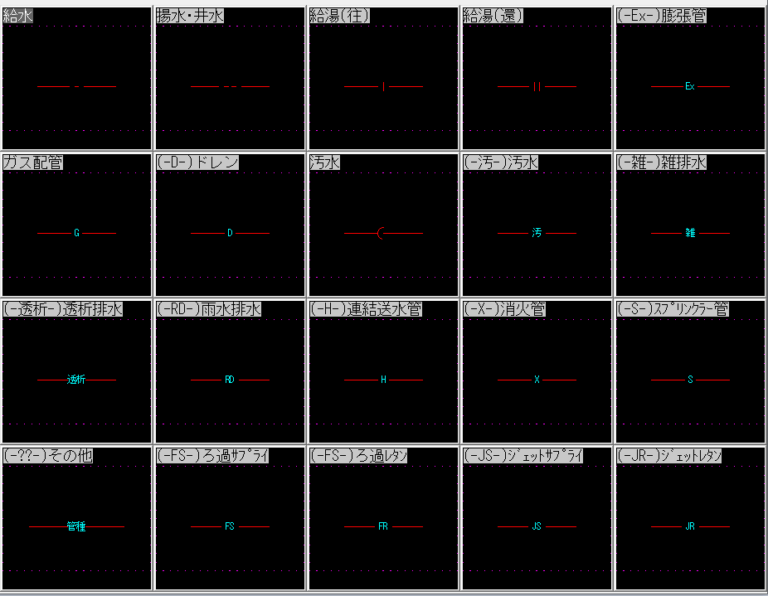

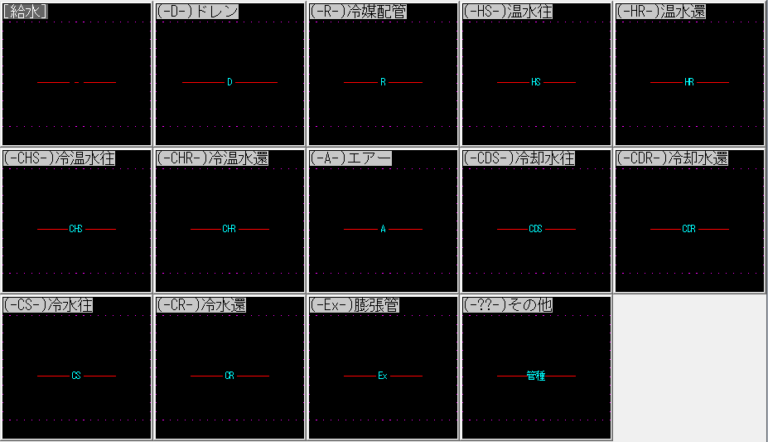

【線記号変形Ｓ】衛生シンボル
【線記号変形Ｔ】空調シンボル

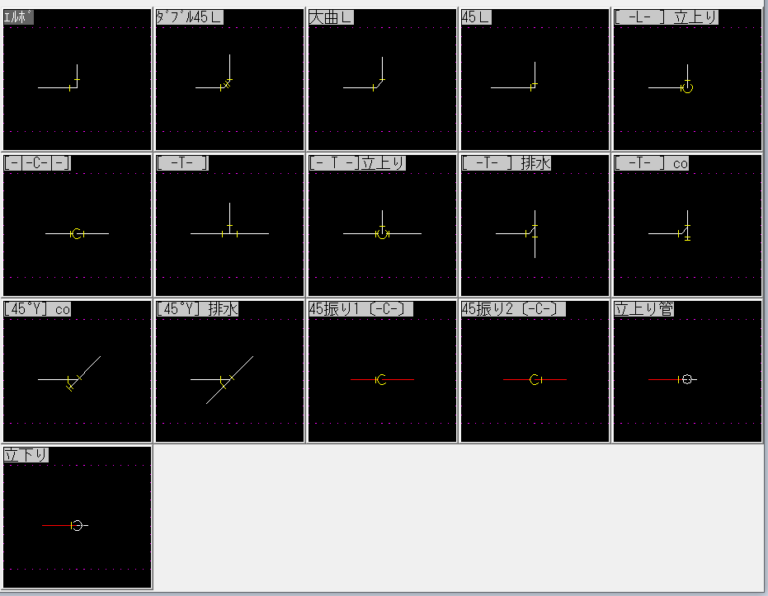

【線記号変形Ｕ】配管
【線記号変形Ｖ】排水（1）
【線記号変形Ｗ】排水（2）

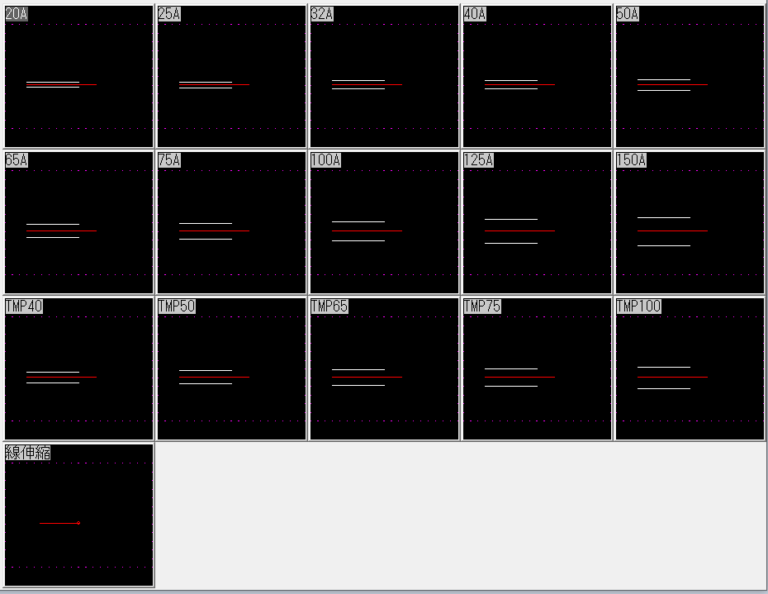

【線記号変形Ｘ】管サイズ

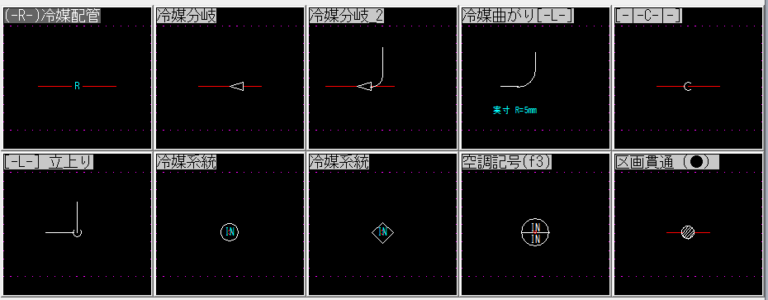

【線記号変形Ｙ】冷媒配管

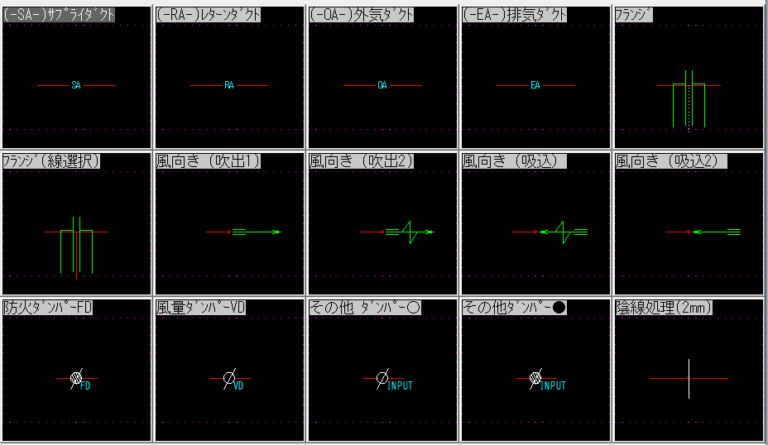

【線記号変形Ｚ】ダクト
たくさんありました。
まとめ
今回は、 線記号変形「JW_CAD用設備線記号変形集」 を紹介しました。
膨大な量の線記号にびっくりしました。
無償で公開されている作者に感謝申し上げます。ありがとうございます。
