【図形】車の図形集・・・ペタペタ簡単貼り付けで、図面をドレスアップしよう!

車の塗り絵の図形データ

元々は「車の塗り絵・CADデータ」で公開されているCADデータを、Jw_cad の図形データ(.jwk)に変換して、作者の承諾を得たうえで転載されているようです。

確かに、図形コマンドで図面にペタペタ貼り付けたほうが便利です。

配布元の情報

サイト名:●矢吹 丈(KCF)●のBlog

●矢吹 丈(KCF)●のBlog
2007.08.14~ブログ始めました ぼちぼちと・・・ ■呉CADフォーラム(KCF)■

トヨタ・ニッサン・スバル・三菱・スズキ・ダイハツ・ホンダ・マツダの8社の各車の2次元DXFデータが公開されています・・・
DXF形式の中でピックアップしたJW_CAD図形データJWK形式に変換し、フォルダー丸毎圧縮したデータを転載しました。・・・

サイト内 より引用

早速、収録内容を覗いてみましょう!

[広告]

準備作業

ファイルをダウンロードします。

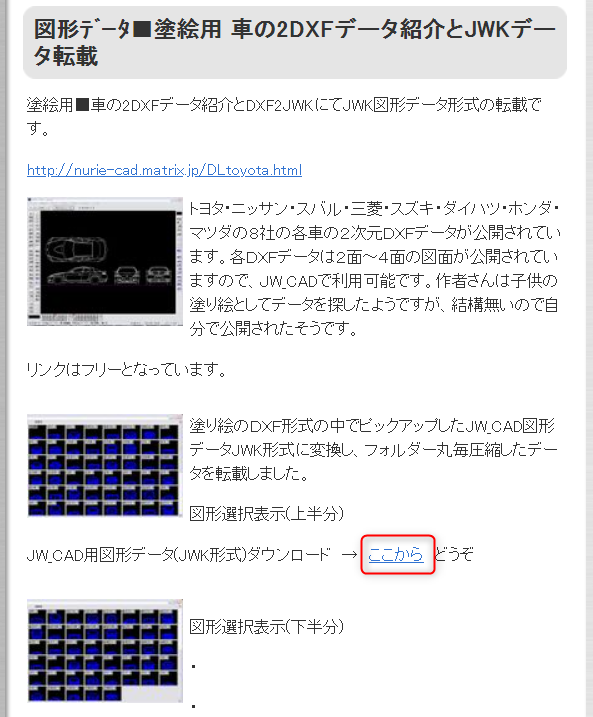

ダウンロードする

  1. ダウンロードページに移動します。
  2. 赤枠の「ここから」をクリックするとダウンロードが始まります。

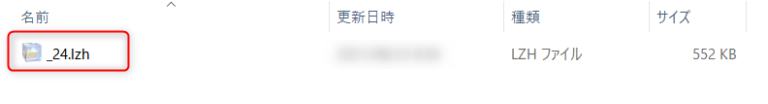

ダウンロードしたファイルがこちら

解凍が必要です。

解凍する

拡張子が「.lzh」なので、解凍が必要です。

解凍方法がわからない人はコチラ!

【図解】.lzhファイルを解凍する
.lzhファイルを解凍する方法ダウンロードしたファイルが.lzhダウンロードしたファイルの最後に○○○.lzhが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。lzhファイルは最近あまり見かけませんが、一昔前までは主流でした。現在は、zipファイルが一般的ですが、古いファイルの中には、まだ「.lzh」で圧縮されているものが多数存在します。ファイル解凍の準備をするWindows本体では「zipファイル」しか解凍できません。たぶん・・・「lzhファイル」を解凍するには、専用の「解凍ソフト」を使う必...続きを読む

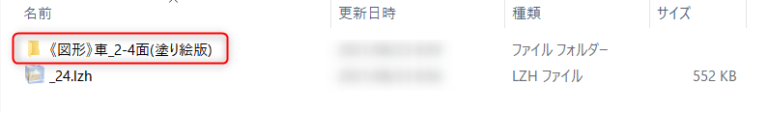

解凍して出来たフォルダがこちら

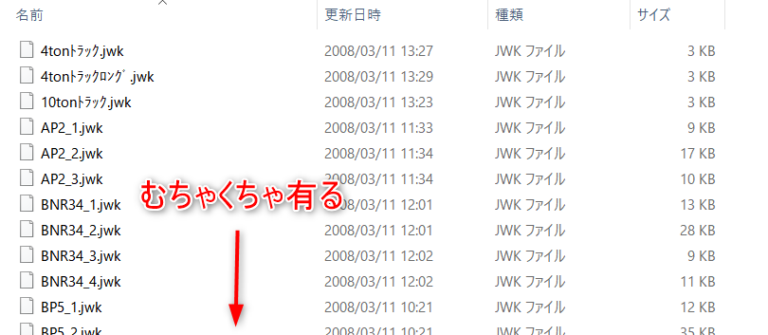

このフォルダの中身がこちら

むちゃくちゃ有りまーす。計88ファイルーーー!(*^ ^* )V

それでは、中身を見てみましょう!

いざ、実践

Jw_cad を起動して「図形」コマンドを選択します。

図形を開く

  1. その他」をクリックします。 または「図形」コマンドをクリック。
  2. 図形」をクリックします。

この図形データは、JWKファイルなので「」をクリックして「.jwk」を選択します。

次に、先ほど解凍して出来たフォルダを選択します。

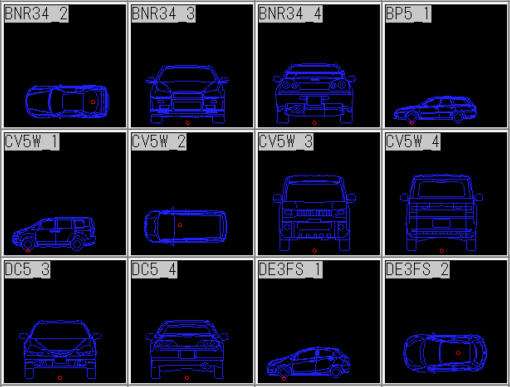

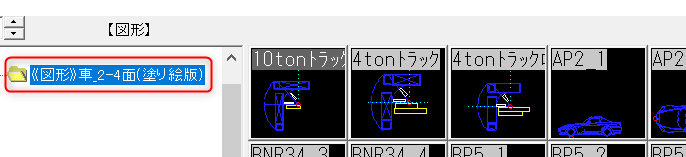

すると、図形がズラーーーリと表示されます。

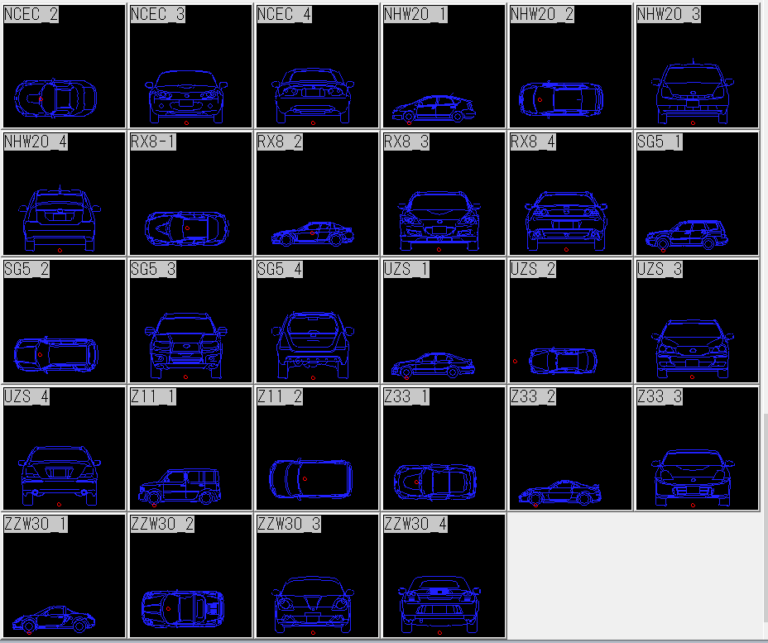

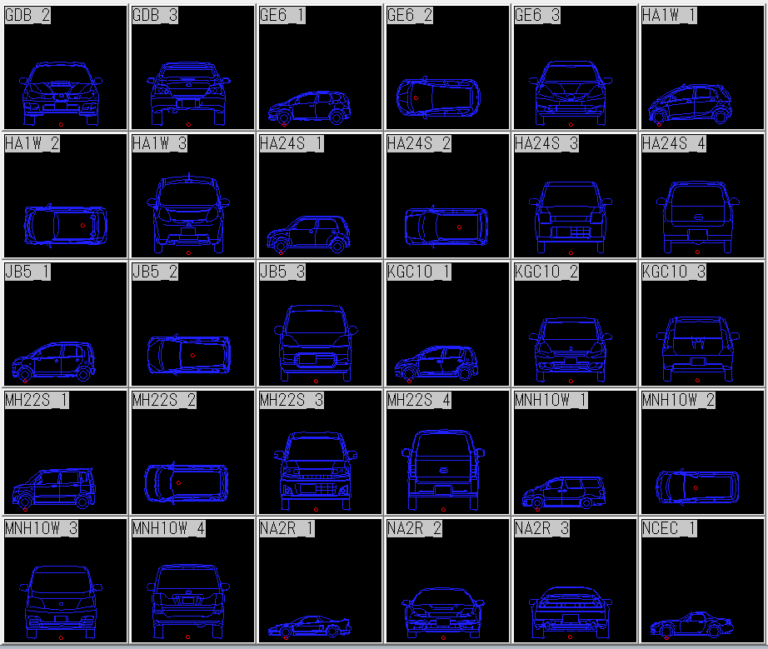

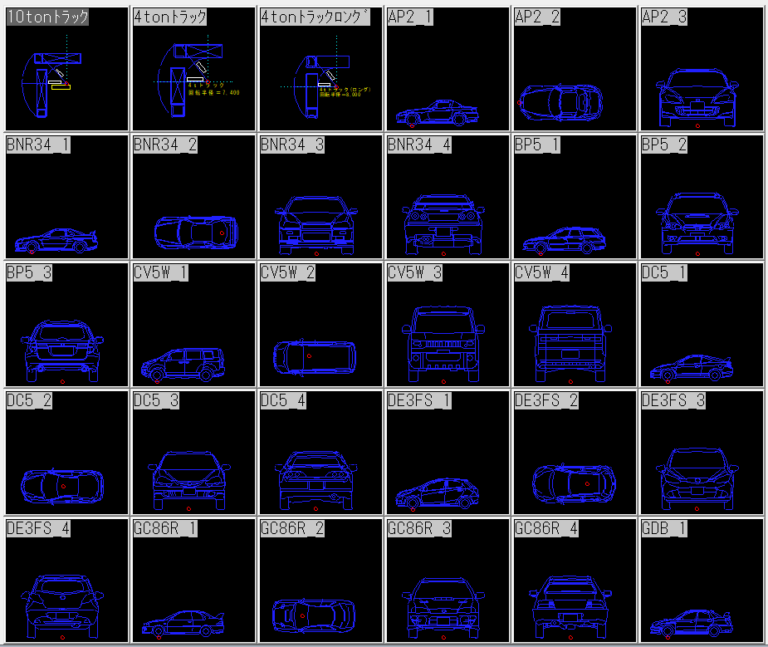

その内容がこちら

収録内容

たくさん有りました!( ^ ^ )Y

まとめ

今回は、「車の塗り絵・CADデータ」の「図形データ」をダウンロードしてみました。
図形登録するだけでも大変だったと思います。有難く使わせて頂きます。

無償で公開されている作者に感謝いたします。ありがとうございます。
