(L)山形鋼 jws集
鋼材の「山形鋼」の図形集だそうです。
鋼材断面は、色んな種類を集めておけば便利だと思うので、ダウンロードしてみました。
配布元の情報
【データ名】 (L)山形鋼 jws集
【登 録 名】 L_gata_jws.lzh
【登録年月】 2007/12/27
【制作者名】 96saka /黒坂構造SUPPORT
【制作環境】 Jw_cad 6.00e
【転載配布】 自由
【種 別】 フリーウェア
概 要
Jw_cadで利用できる (L)山形鋼 jws集です。
等辺山形鋼,不等辺山形鋼 へは、ボルトゲージライン(補助線)を
不等辺不等厚山形鋼 へは、XY軸に補助線を
及び、各図形には断面サイズを補助線色文字で書き入れてます。・・・
L_gata_.txt より引用
ダウンロードする
転載・配布が自由とのことですので、転載させて頂いています。↓ からどうぞ!

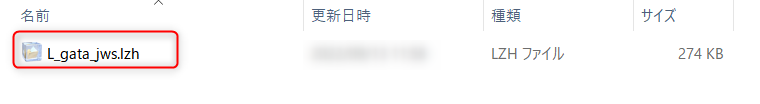

ダウンロードしたファイルがこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h05_32.jpg)
解凍作業が必要です。
解凍する
ファイルの拡張子が「.lzh」なので解凍作業が必要です。
解凍方法がわからない人はコチラをご覧ください。
![](https://jwwjohokan.com/wp-content/uploads/2022/04/2021-07-17_07h55_32-160x90.jpg)

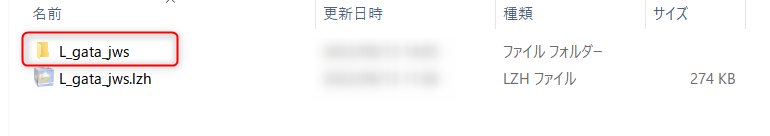

解凍して出来たフォルダがこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h06_20.jpg)

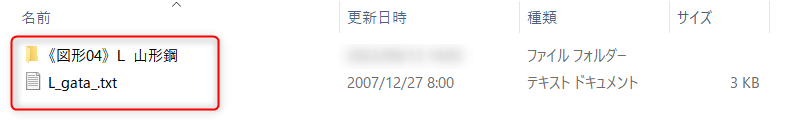

そのフォルダの中身がこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h06_50.jpg)
「L_gata_.txt」には、概要や使い方・注意事項などが書かれていますので、必ず読んでください。
(ファイルをダブルクリックで開くことができます)

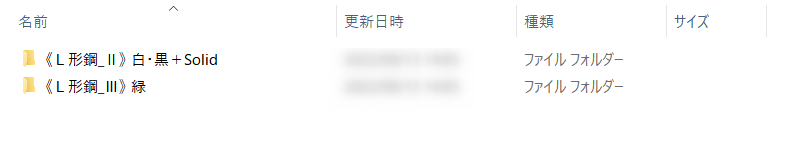

さらに、フォルダを開いてみました。
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h07_42.jpg)
上のフォルダを開いてみます。コレ!
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h08_42.jpg)

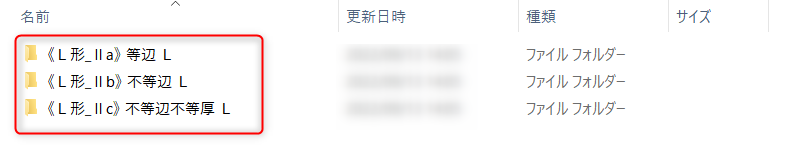

中身は、こんな感じ。
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h10_01.jpg)
この中に図形データが収録されている模様。

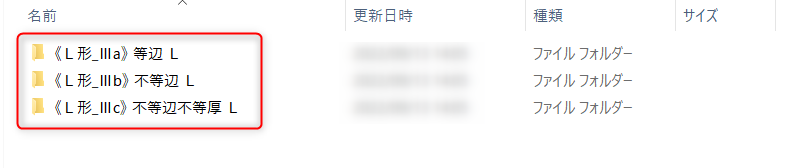

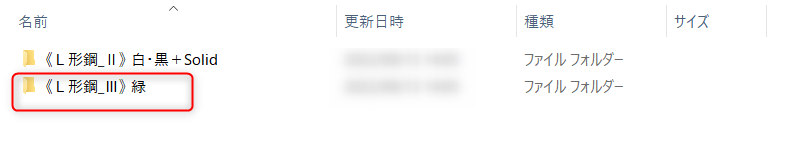

次は、下のフォルダを見てみます。コレ!
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h09_42.jpg)
同じような感じ。
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h10_39.jpg)
それでは、Jw_cad で見てみましょう!
いざ、実践

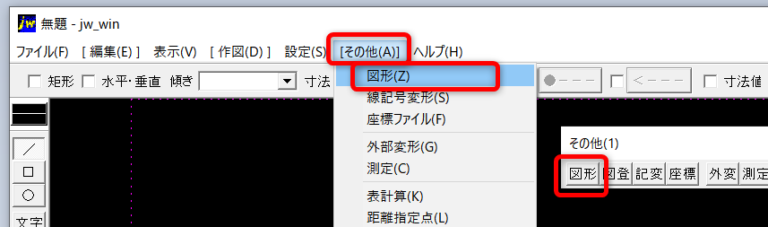

Jw_cadを起動して、図形を選択します。
- 「その他」をクリックします。 または「図形」コマンドをクリック。
- 「図形」をクリックします。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-07-30_08h23_43-768x227-2.jpg)

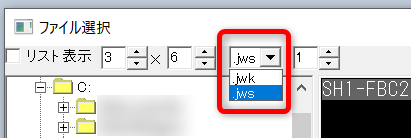

図形の拡張子が「.jws」だったので、表示が「.jws」になっているか確認します。
なっていない場合には「▼」で「.jws」を選択します。
![](https://jwwjohokan.com/wp-content/uploads/2022/05/2021-07-31_09h21_14.jpg)
先ほど、解凍して作られたフォルダを選択します。ポチッ!
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h16_33-800x359.jpg)
でた!
収録内容
《L形鋼_Ⅱ》 白・黒+Solid
《L形_Ⅱa》 等辺 L
なんか出ました。ワシだけ?
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h25_42.jpg)
《L形_Ⅱb》 不等辺 L
また、なんか出ました。ワシだけ?
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h25_42.jpg)
《L形_Ⅱc》 不等辺不等厚 L
これは、表示されました。(・ω・,,`)?
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_15h27_16-800x668.jpg)
《L形鋼_Ⅲ》 緑
《L形_Ⅲa》 等辺 L

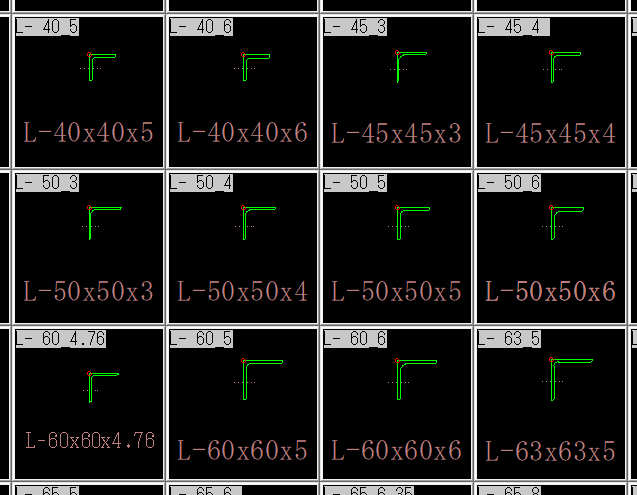

![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h18_52-800x675.jpg)
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h19_32-800x682.jpg)
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h20_28-800x139.jpg)
《L形_Ⅲb》 不等辺 L
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h20_46-800x403.jpg)
《L形_Ⅲc》 不等辺不等厚 L
![](https://jwwjohokan.com/wp-content/uploads/2022/09/2022-09-13_14h21_13-800x667.jpg)
たくさんありました。( ^ ^ )Y
まとめ
今回は、図形「(L)山形鋼 jws集」をダウンロードしてみました。
今回一部のソリッド図形が表示されなかったのは、
ソリッドの何か?が、Jw_cad の何か?に、影響を及ぼしたのでしょう???(´゚c_,゚` ) ワーカリマセーン
ただ、ワシのとこだけかもしれませんが・・・ ?チンプン?ヽ(゚◇。)ノ?カンプン?
鋼材の図形データは、色んな分野で使用されるので、ダウンロードしておくと、いざという時に助かります。
無料公開してくださっている作者に感謝します。ありがとうございます。
