図形データの基本的な使い方

図形データの使い方は、超簡単です。
図形を選んで、ペタペタ貼り付けるだけです。

では、使ってみましょう。

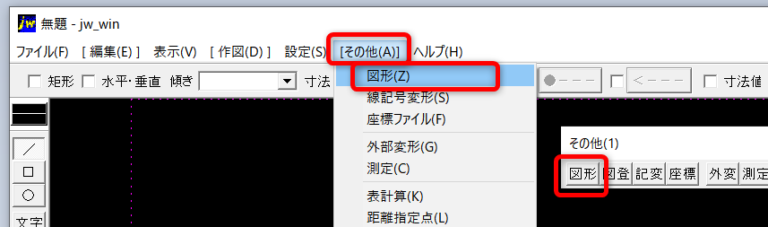

「図形」コマンドを選択する方法は、特別な操作を除いて、2つです。

どちらでも、お好きなほうでどうぞ！

Jw_cad に標準搭載されている「《図形01》建築１」「03ｷｯﾁﾝ-180-L」を使ってみましょう。

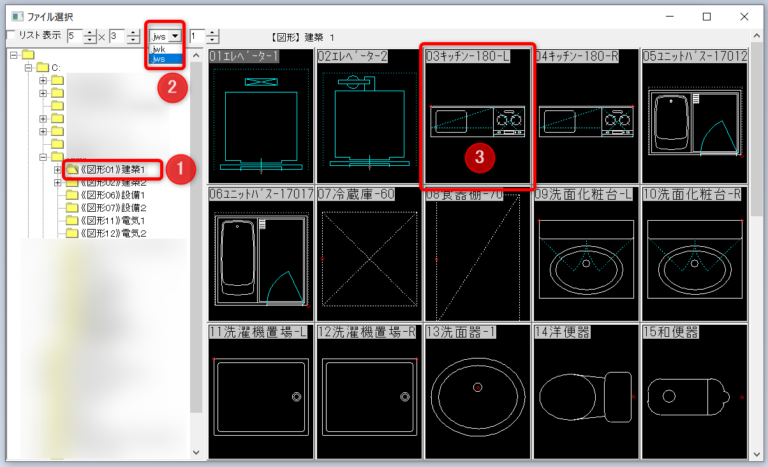

① フォルダをクリックします。
② 表示されない場合は切り替えてみましょう。（図形は「.jws」と「.jwk」の2種類存在します）
③ ダブルクリックで選択します。

いよいよ、貼り付けていきます。

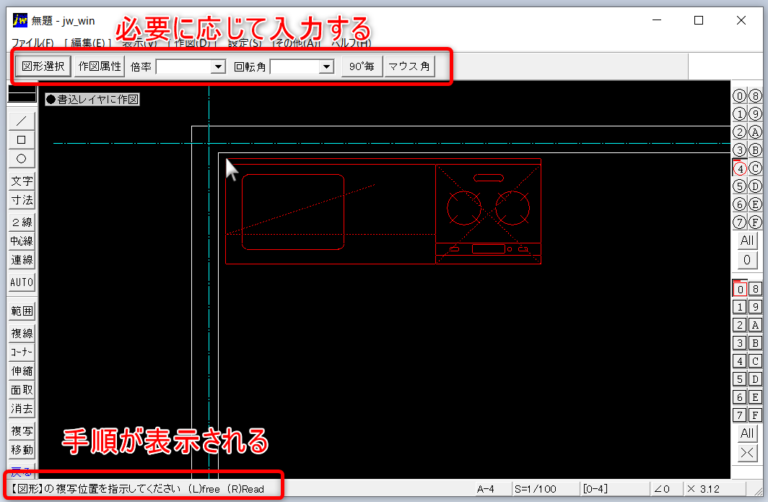

画面左下に「次に○○してください」などの指示がでるので、それに従います。
必要に応じて、画面上の「倍率」「回転角」などを入力します。

マウスでクリックして配置します。（任意点：左クリック　読取点：右クリック）

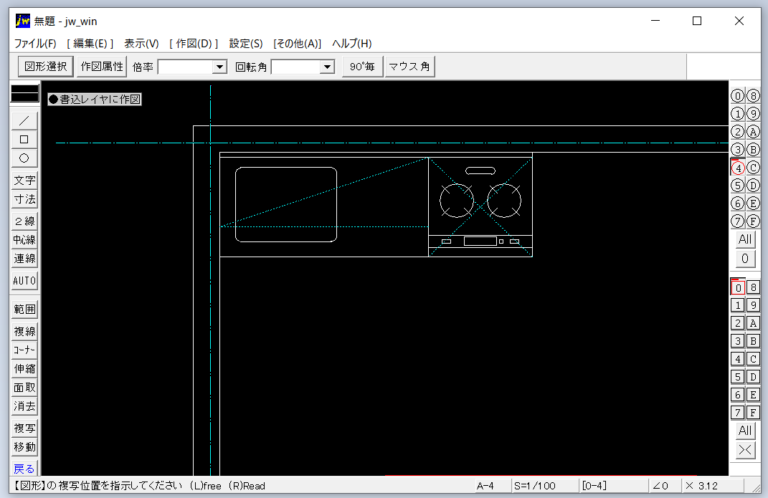

この図形の場合、基点がコーナーだったので、右クリックで配置しました。

ついでに人も配置してみました。
図形を選んで、回転角を入力して、左クリックでペタペタと配置。

とても、簡単に出来ました。

「図形」は「外部変形」や「線記号変形」とは違い、よく使うCADデータを図形登録しておいて、いつでも呼び出して、貼り付けできるCADデータです。
誰でも簡単に図形登録できるので、自分用の図形を登録しておくと便利でしょう。

図形の登録方法は、またの機会に。
