断熱表記作図

概要

Jw_cad for windows 部品

jwtool

jwtool.yu-yake.com

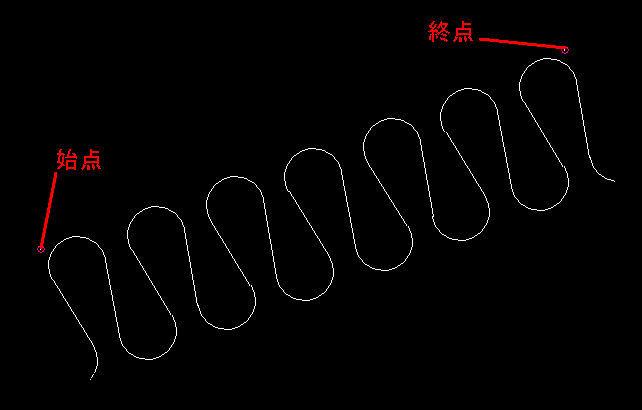

作図画面で指示した波線を作図します。断熱材や畳の断面表記を作図します。

矩計図や断面詳細図中の畳の断面表記や、平面詳細図中の壁の断熱材の表記を作成します。
Ｗ（壁厚）を指定できるので、LGS65、90、100、木軸などに対応出来ます。

また、ハッチ属性を付加できるので、後から削除したい場合でも範囲選択でハッチ属性を選択すればこれのみ選択できます。
