概要
Jw_cad for windows 部品

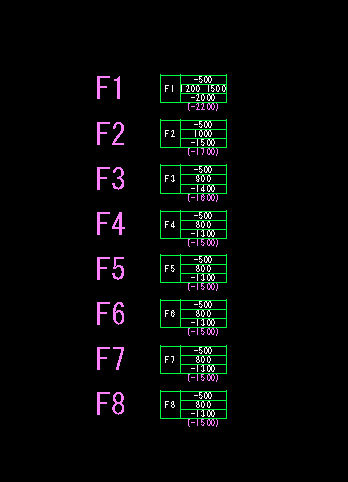

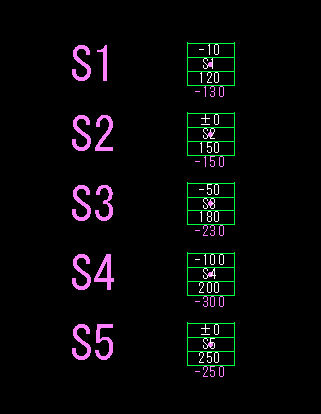

施工図で使用する基礎記号、梁記号、スラブ記号、建具記号、任意記号を作成するものです。
施工図記号をつくるときにどのように作成されてますか？。以前に作図した図面を開いて、複写しそれを編集して作るなど方法は人それぞれです。基礎記号、梁記号、スラブ記号はまだ数が少ないほうですが、建具符号、仕上げ表となると結構あるものです。
仕上げ表はエクセルデータで仕上げ表のフォーマットに直して、それをエクセルから持ってくるなどしていましたが、微妙なセルの巾等の調整が後から修正するのが大変なので、もっといい方法はないかと考えました。一覧表でできているデータを利用して、これらの記号を作れるようにしたのが本ソフトです。
