Jw_cad用外部変形「アイソメ作図支援」は、アイソメ図の作成を省力化するソフトウエアです。

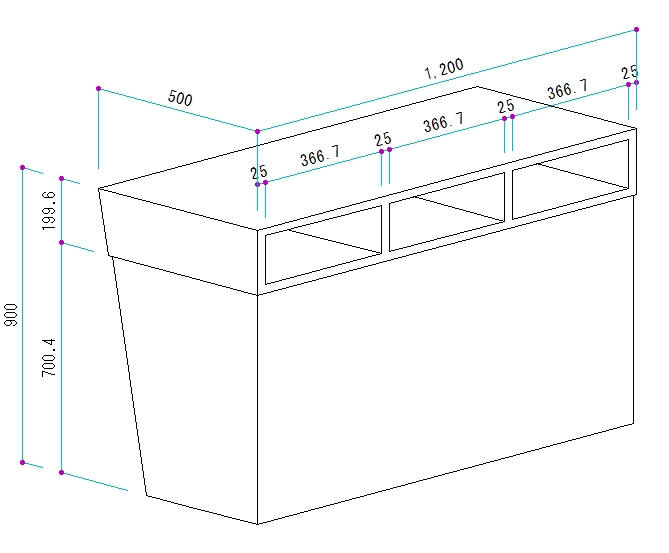

• アイソメ寸法はアイソメ図の投影方向と対象の点を指示することで簡単にアイソメ図に寸法を作図します。
• アイソメ円・多角形は、アイソメ図の各面とサイズ・オフセットを指定して、正多角形及び真円の投影図を作図します。
• アイソメ・アクソメ変形は、平面図・展開図から、投影図への変形をします。
