概要
MISCELLANEOUS DATA STORAGE 2 for CAD Drawings

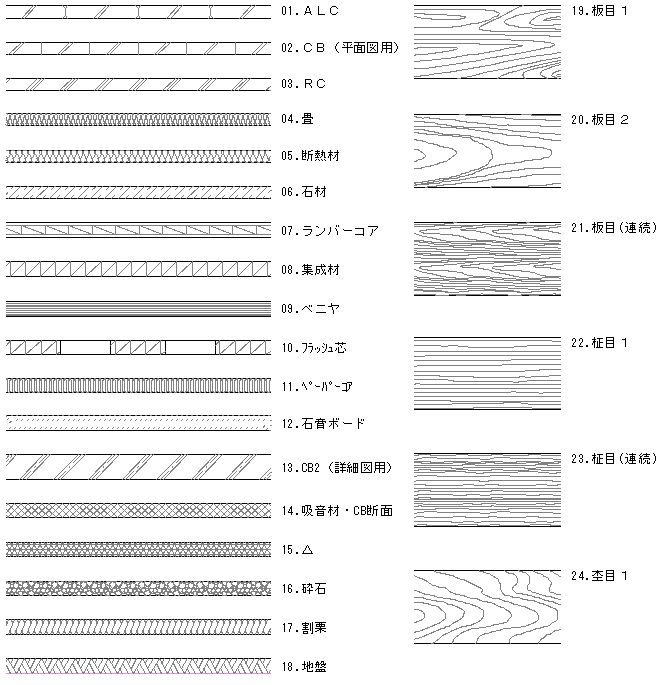

Jw_cad用外部変形「ワンタッチハッチ」は、閉じていない平行線をクリックすると台形範囲（または重複範囲）をハッチングし、断面詳細図などの作成を省力化するソフトウエアです。
- バッチファイルのコマンドラインオプションを編集することで線色・線種・線幅・ピッチなどを変更できます。
- 「–autolayer」オプションで、レイヤ名がハッチ・ﾊｯﾁ・hatch のレイヤを自動的に検索し作図します。
- 「–hatch」オプションは、ハッチ属性をつけて作図しますので、属性による選択が可能になります。
- 「-no-rectangle」オプションで台形範囲、「–rectangle」オプションで矩形範囲の作図を行います。
