任意角度引出線

2025.12.22

概要

CAD_Dwg+α

CAD_Dwg+α
メカ屋のＣＡＤ＋あるふぁ
somem.cocolog-nifty.com

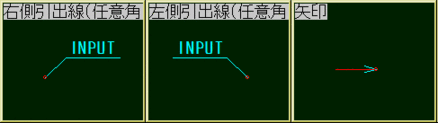

任意角度の引出線と線上に文字を作図する線記号変形です。
矢印は、角度に追従できないので、2つのデータを使用しています。

始点指示⇒終点指示⇒文字入力⇒矢印の作図

詳細内容を見る

この線記号変形プログラムは【ファイル化】する必要があります。

  1. Windows付属の「メモ帳」を開きます。
  2. 線記号変形プログラムをメモ帳にコピペします。
  3. エンコード「ANSI」を選択して、拡張子を「〇〇.dat」として保存します。

ご自身で分かりやすい任意のフォルダに整理しておくと便利です。
