円の中心線（等配線）

2025.12.22

概要

CAD_Dwg+α

CAD_Dwg+α
メカ屋のＣＡＤ＋あるふぁ
somem.cocolog-nifty.com

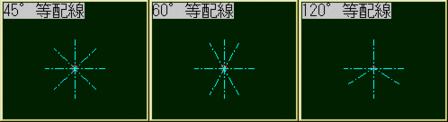

機械部品は、60°等配／120°等配で加工を行うことがよくあると思います。
円の中心線作図の応用ですが、
各角度の中心線も同時に作図する線記号変形を作成しました。

詳細内容を見る

この線記号変形プログラムは【ファイル化】する必要があります。

  1. Windows付属の「メモ帳」を開きます。
  2. 線記号変形プログラムをメモ帳にコピペします。
  3. エンコード「ANSI」を選択して、拡張子を「〇〇.dat」として保存します。

ご自身で分かりやすい任意のフォルダに整理しておくと便利です。
