【基本操作】クロスラインカーソル

クロスラインカーソル

クロスラインカーソル

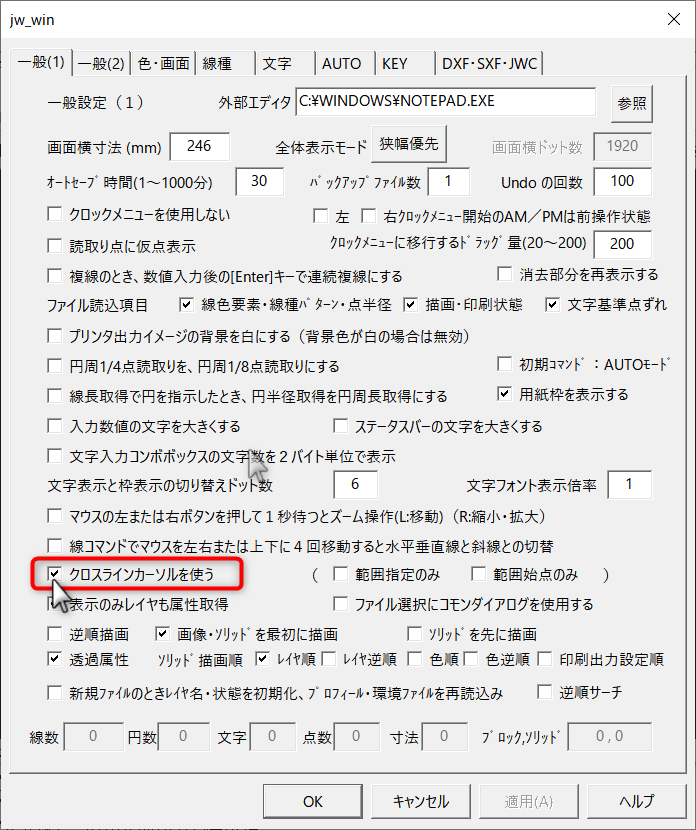

  • メニューバー[設定]→[基本設定]で表示されるダイアログの設定により、マウスカーソルの他に、クロスラインカーソルを使用することができる。

目盛り付きクロスラインカーソルのON/OFF

通常のクロスラインカーソルの他に、目盛り付きクロスラインカーソルを使用することができる。
目盛り付きクロスラインカーソルを使用するには、環境設定ファイルで「目盛り付きクロスラインカーソルの設定」を行っておく必要がある。

  • ステータスバーのメッセージ表示部分を左クリックすると、目盛無しクロスラインカーソルがON/OFFする。
  • ステータスバーのメッセージ表示部分を右クリックすると、目盛付きクロスラインカーソルがON/OFFする。

なお、目盛付きクロスラインカーソルが表示されている時は、ステータスバーの[用紙]表示部分に1目盛の表示単位の数値が表示される。
ここを右ク リックすると、クロスラインカーソルの目盛が「用紙寸法/実寸法」に切替わる。m以外の単位指定が設定されていて、かつ、mm以外の単位の入力状態の時は、実寸法の目盛付きクロスラインカーソルにm以外の単位で表示される。

目盛り付きクロスラインカーソルの最小目盛単位

目盛付きクロスラインカーソルの最小目盛単位は画面の表示倍率により異なる。
以下に示す操作状態の時に、左クリックによる任意点(free)指示を行うと、始点または基準点からの間隔または座標位置は、表示されている目盛付きクロスラインカーソルの最小目盛単位に調整される。

  • [線]コマンドで、寸法無指定の終点指示の時の座標位置
  • [矩形]コマンドで、寸法無指定の終点指示の時の座標位置
  • [円弧]コマンドで、寸法無指定の終点指示の時の座標位置
  • [複線]コマンドで、複線間隔無指定の複写位置指示の時の間隔
  • [図形複写] コマンド・[図形移動]コマンド・[パラメトリック変形]コマンドで、位置指示の時の座標位置
  • 間隔取得の時で、線・円がない位置で左クリックを行った時の間隔

このページについて

このページは、Jw_cad 付属のドキュメントの内容を読みやすいように整理し転載した、Webマニュアルです。

ドキュメントおよび付属ファイルの知的所有権は、以下のとおり著作権者が有します。
Copyright (C)1997-2022 Jiro Shimizu & Yoshifumi Tanaka
