【ファイル】ファイル操作

ファイル操作

ツールバー:割当なし

図面ファイルの図面比較・ファイル名変更・ファイル削除・ファイル属性変更・ファイル一括変換・eメール送信

ファイルビュー

ドライブまたはフォルダー内の図形を順次表示する

  1. [ファイル操作]-[ファイル比較]コマンドを選択する。
  2. コントロールバー[ファイルビュー]を左クリックする。

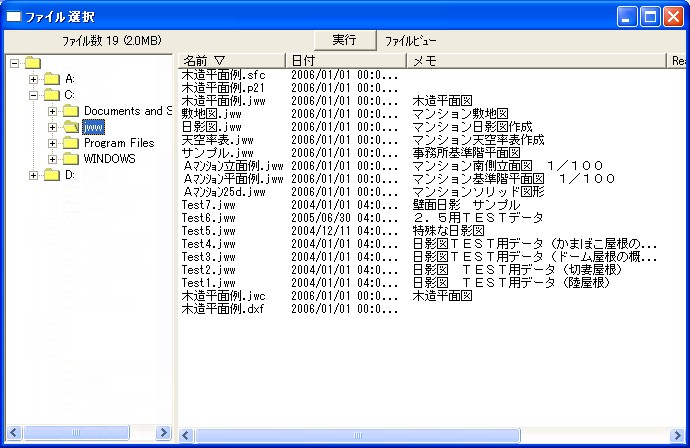

  3. 表示される「ファイル選択」ダイアログでドライブまたはフォルダを指定し、[実行]を左クリックすると、指定したドライブまたはフォルダ内のJw_cadで読込めるファイル(図形も含まれる)を順次表示していく。フォルダ内にあるファイルも順次表示していく。
  • Jw_cadで読込めるファイル名部分を左ダブルクリックすると、その図形が表示される。

図面比較

既にJW_CADに読込まれている図面と指定したファイルとの比較を行う

  1. 比較する図面をJw_cadに読込む。
  2. [ファイル操作]--[ファイル比較]コマンドを選択する。
  3. コントロールバー[図面比較]を左クリックする。

    Jw_cadで読込めるファイル名部分を左ダブルクリックすると、その図形が表示される。
  4. 表示される「ファイル選択」ダイアログで、ファイル名部分を左クリックし、[比較実行]を左クリックする。
    比較できるのは、拡張子が「.jww」または「.jwc」のファイルである。

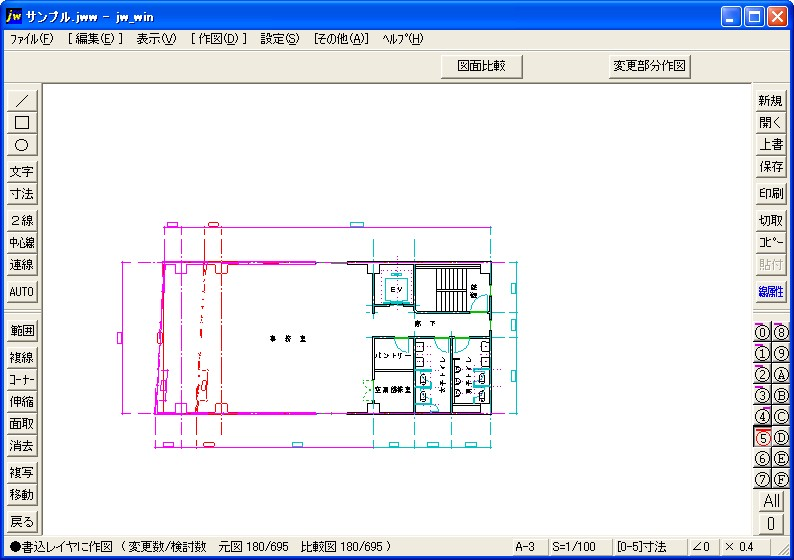

  5. 比較した結果、変更されている部分があると、Jw_cadに読込み済みの図面の異なる部分は選択状態(範囲選択の前範囲で選択可能)になり、指定したファイルの異なる部分は仮線表示になる。
    コントロールバー[変更部分作図]を左クリックすると、仮線表示部分が書込レイヤに作図される。

ファイル名変更

ファイル名を変更する

ファイル名変更 = ファイル名を変更

  1. [ファイル操作]-[ファイル名変更]コマンドを選択する。
  2. 表示される「ファイル選択」ダイアログで、ファイル名の部分を左クリックし、[選択確定]を左クリックする。
    • ファイル名部分を左クリックし、次に[Shift]キーを押しながら他のファイル名部分を左クリックすると、その2ファイル間のファイルも選択される。
    • [Ctrl]キーを押しながらファイル名部分を左クリックすると追加選択になる。
    • Jw_cadで読込めるファイル名部分を左ダブルクリックすると、その図形が表示される。
    • ファイルの種類選択コンボボックスの右端の▼を左クリックし、選択するファイル種類の拡張子を指示する。
      すべてのファイルを指示しても、システムファイル、EXEファイル、COMファイル、HLPファイルは表示されない。

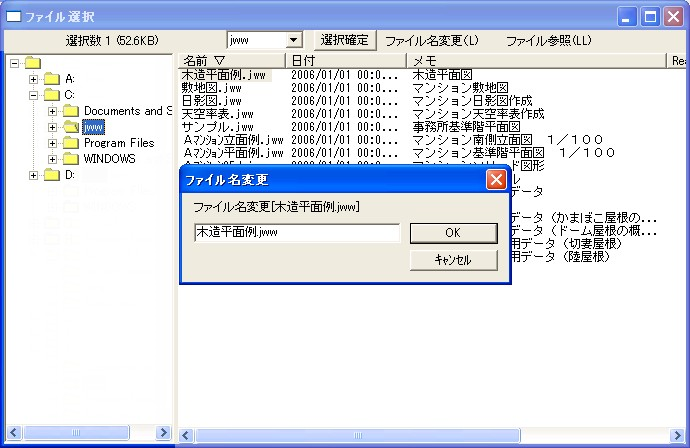

  3. 「ファイル名変更」ダイアログが表示されるので、新しいファイル名を、拡張子も含めて入力する。

ファイル削除

ファイルを削除する

  1. [ファイル操作]-[ファイル削除]コマンドを選択する。
  2. 表示される「ファイル選択」ダイアログで、ファイル名部分を左クリックし、[削除実行]を左クリックする。
    • ファイル名部分を左クリックし、次に[Shift]キーを押しながら他のファイル名部分を左クリックすると、その2ファイル間のファイルも選択される。
    • [Ctrl]キーを押しながらファイル名部分を左クリックすると追加選択になる。
    • Jw_cadで読込めるファイル名部分を左ダブルクリックすると、その図形が表示される。

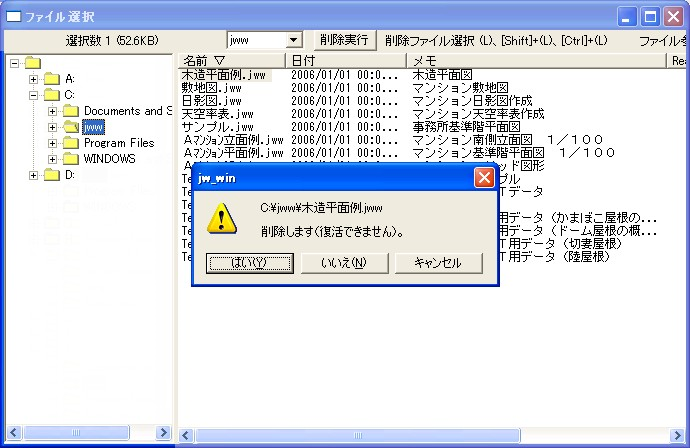

  3. ファイル削除の確認のダイアログが表示されるので、削除する時は[はい]を左クリックする。

  • [いいえ]を左クリックすると、そのファイルは削除せずに、次のファイルの削除に進む。
  • [キャンセル]を左クリックすると、選択が解除され、削除が終了する。

ファイル属性変更

ファイルの読取専用属性を変更する

  1. [ファイル操作]-[ファイル属性変更]コマンドを選択する。

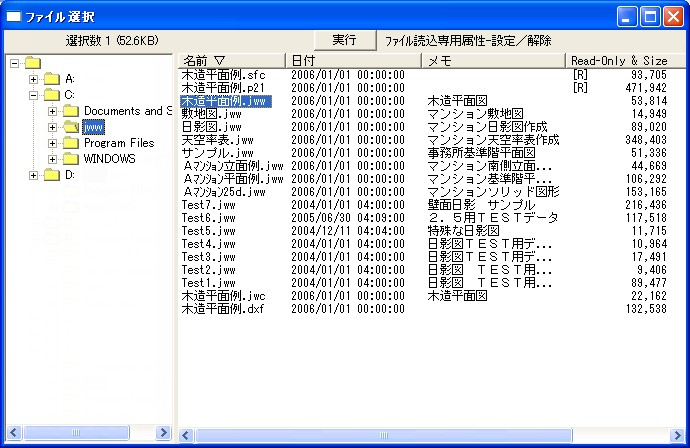

  2. 表示される「ファイル選択」ダイアログでファイル名部分を左クリックし、[実行]を左クリックすると、読込専用属性の設定と解除が切替わる。
  • 読込専用属性が設定されているファイルには、「ファイル選択」ダイアログ右部の[Read-Only & Size]の項目に「[R]」が表示される。
  • ファイル名部分を左クリックし、次に[Shift]キーを押しながら他のファイル名部分を左クリックすると、その2ファイル間のファイルも選択される。
  • [Ctrl]キーを押しながらファイル名部分を左クリックすると追加選択になる。
  • Jw_cadで読込めるファイル名部分を左ダブルクリックすると、その図形が表示される。

ファイル一括変換

ファイルを一括して変換する

  1. [ファイル操作]-[ファイル一括変換]コマンドを選択する。

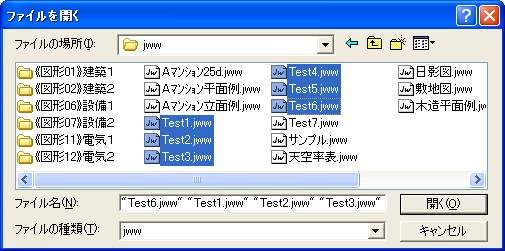

  2. ファイル選択ダイアログから変換するファイルを選択する。

    ここでは、6ファイルを選択している。
  3. [開く]ボタンを左クリックする。

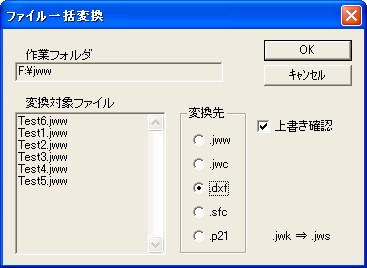

  4. 変換先のファイル種類を選択する。
    • 上書確認にチェックが入っている場合、変換後のファイルと同名のファイルが同じフォルダーにあると上書確認のダイアログが表示される。
    • DOS版の図形ファイル[JWK]は自動的にWindows版の図形ファイル[JWS]に変換される。
      ただし、JWK保存時の縮尺と変換したJWS読込時の縮尺の違いにより文字位置がずれるので注意する。

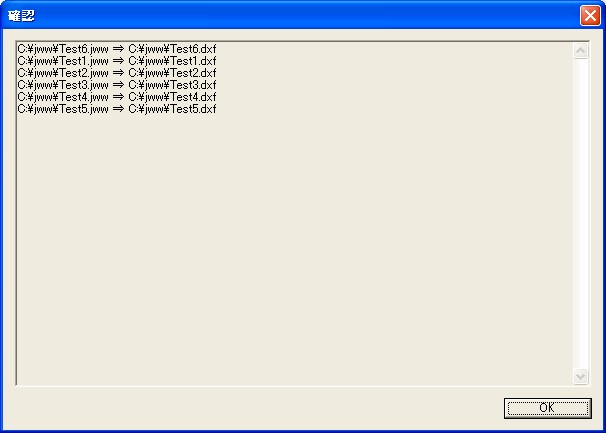

  5. 変換が完了すると確認のダイアログが表示される。

送信

図面ファイルをeメールで送信する

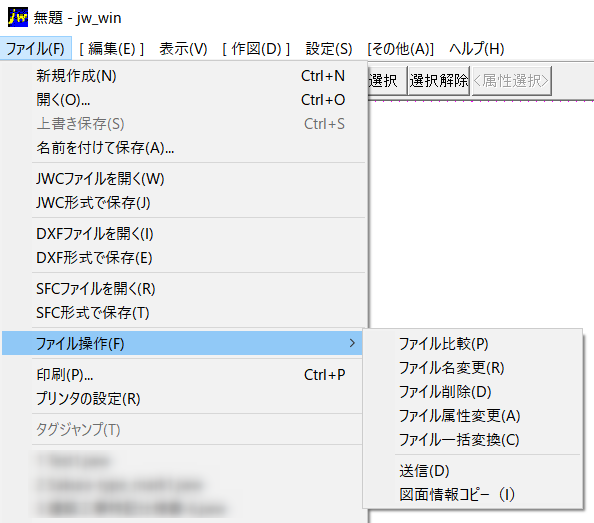

  1. [送信・ファイル操作]コマンドを選択する。
  2. [送信]ボタンを左クリック(L)する。
  3. IE、Netscape、Outlookなど、Windowsにインストールして設定済みのメールソフトが起動するので、宛先、メールテキストなどを入力してから発信すると、編集中の図面ファイルが添付ファイルとして送信できる。

図面情報コピー

編集中の図面の情報をクリップボードへコピーする。

  • 図面情報として、ファイル名のフルパス、表示画面の中心座標、印刷範囲の中心座標、表示倍率及びレイヤの状態が 起動オプション文字列の形で、クリップボードにコピーされる。
  • コピーされた内容をJw_cadの起動オプションとして指定すると、その状態が復元される。
  • コピーされた内容は、タグジャンプの文字列としても使用できる。

起動オプション

起動オプションは、実行ファイル名の後に、「-」に続けて記述する。
複数の起動オプションを指定する場合は、スペースで区切って記述する。

起動オプションには、次の内容が指定できる。

  • -Pxxx,yyy,rrr,pxx,pyy
    画面の原点、倍率、プリント範囲の座標を指定する。
  • -Laaaaaa…
    レイヤの状態を指定する。
    Lに続く文字列は、16レイヤグループ及び256レイヤの状態を一定規則で文字列化したもの。
  • -M
    -Pオプションで指定した画面原点及び倍率を「範囲記憶」する。
