概要Jw_cad for windows 部品基礎施工図の独立基礎の伏図、断面図、梁記号、基礎記号を作図します。詳細内容を見る本ソフトを、起動する為には別途 【.NET Framework2.0】が必要です。

概要Jw_cad for windows 部品ＲＣ階段断面を作図します。詳細内容を見る本ソフトを、起動する為には別途 【.NET Framework2.0】が必要です。

概要Jw_cad for windows 部品ＲＣ梁断面の作成を手伝います。躯体図の部分詳細図の作成に役立つと思います。詳細内容を見る本ソフトを、起動する為には別途【VisualBasic6.0(SP5)ランタイム】が必要です。

概要Jw_cad for windows 部品左右梁側、梁上下の増し打ち、梁底レベルの記入を断面図を見ながら入力するようにしてあります。躯体梁記号をつくるときにミスしやすいのが、梁上のフカシ寸法と、増し打ち寸法の記入もれ。施工図に描いてなかったから、梁上の打増し補強筋を加工しなかったってことは時々あることで、図面を作成した担当者はドキッとすること。詳細内容を見る本ソフトを、起動する為には別途 【.NET Framework2.0】が必要です。

概要Jw_cad for windows 部品施工図の躯体開口姿を作図します。詳細内容を見る本ソフトを、起動する為には別途 【.NET Framework2.0】が必要です。

概要Jw_cad for windows 部品平面詳細図の建具記号を躯体図に引用する際の開口Ｈ、腰Ｈを変更します。躯体開口は、平面詳細図の建具記号の値を引用し、躯体図の開口にします。このとき、開口個所が多くなければ一個所ごとに修正し、同じものはコピーして作業を終えることが出来ます。しかし、開口個所が多くなれば直し忘れなどの単純ミスが起きやすくなりますので、こんな時に利用できると思います。詳細内容を見る本ソフトを、起動する為には別途 【.NET Framework2.0】が必要です。

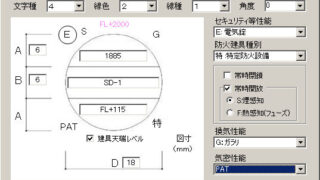

概要Jw_cad for windows 部品施工図の建具符号（セキュリティ等性能、防火建具種別、常時閉鎖、常時開放、煙感知、熱感知、換気性能（ガラリ、アンダーカット）、気密性能（AT、SAT、PAT、放射線防護）を作図します。詳細内容を見る本ソフトを、起動する為には別途 【.NET Framework2.0】が必要です。
