概要
Jw_cadを使っていると必ず経験するであろう文字化け。
先方からもらったCADデータ「.dwgがそのまま送られてきた」「.dxfデータが文字化けする」など、皆さん経験があるかと思います。
それを解決してくれるのが今回紹介する変換ソフトです。
出来ること
- なんと無料である
- AutoCADの「.DWG」を「.DXF」に変換できる
- 文字化けする「.DXF」を文字化けしない「.DXF」に変換できる
- 「.DXF」を「.DWG」にも変換できる
公開サイト
ホームページ
Home | Open Design Alliance
www.opendesign.com
詳細ページ
ODA File Converter | Open Design Alliance
www.opendesign.com
詳細内容
内容を少しだけご紹介

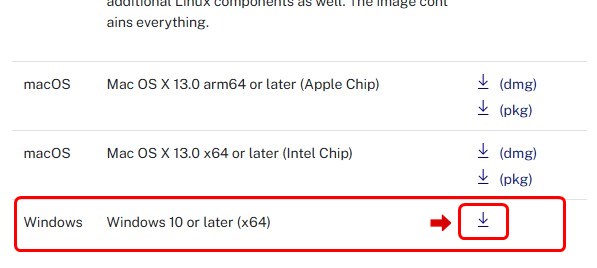

ダウンロードは、該当ページの一番下のここをクリック。
ダウンロードしたファイルをダブルクリックして、指示に従ってインストールしてください。
使い方

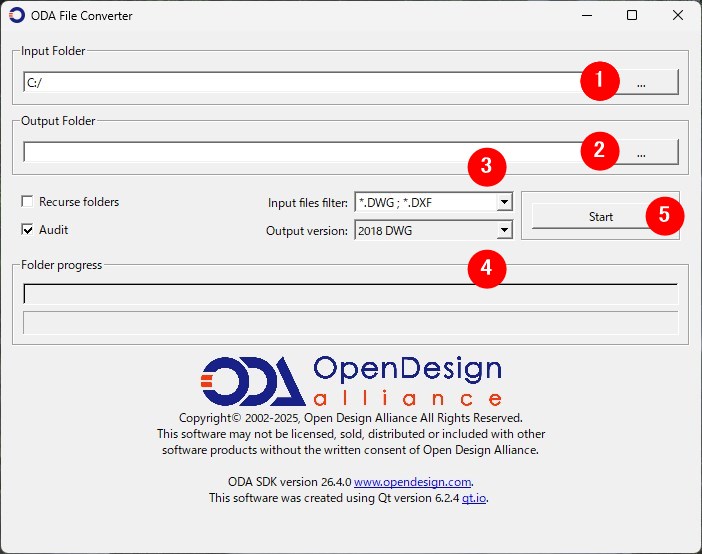

ソフトを開くと
こんな感じで、5つの操作で変換完了。
- 「.DWG」または「.DXF」ファイルが入っている変換元フォルダを選択（ファイルではなくフォルダ）
（フォルダ内のDWG、DXFファイルはすべて変換されます） - 変換したファイルを出力する変換先フォルダを選択（ファイルではなくフォルダ）
- 変換する元のファイル形式「.DWG」「.DXF」「両方」いずれかを選択
- 変換出力する希望のファイル形式を選択
- 変換スタート
入力／出力できるファイル形式
読み込みできるファイル形式
出力できるファイル形式
色々と試してみてください。
説明は以上、
ありがたく使用させていただきましょう。
ちなみに、従来のJw_cadの場合、DXFのバージョンは「R12 ASCⅡ DXF」を選択
Jw_cad Ver.10～ では
Unicode(UTF-16)対応のため、ソースを大幅に改変した。
最新バージョンの変更点
・DXF2010形式の出力が出来るようにした（JWW2DXFConv.dllを利用）。
これに合わせて2010形式の一部の読み込みに対応した。
とありますが、
ワシは、まだ試せていません。
あしからず・・・
