PDF to JWW
なんと、PDFデータをJWWデータに一発で変換できる便利なソフトらしい。
但し、CADからPDFに出力されたデータに限るそうです。
便利そうなので、試してみました。
配布元の情報
【ソフト 名】 PDF to JWW
【バージョン】 1.50(2019.02)
【機 能】 PDFファイルをJWWデータファイルに変換する
【登 録 名】 PDF2JWW.zip
【著作権 者】 土器手 茂
【作者連絡先】 shigeru.dokite@nifty.com
【開発 環境】 Windows 10 + Visual Studio 2013
【動作 環境】 Windows 10 で動作確認
【ソフトウェア種別】 フリーソフトウエア
【転載 条件】 自由(但し、この説明ファイルを添付すること)
● ソフトの概要(何をするソフトか)
- 「PDF to JWW」は、PDF形式のファイルを読み込み、その中のベクトルデータをJW_CADのデータに変換して、JWW形式(ver6.0形式)のファイルで出力します。
- CAD(JW_CAD以外も含めて)で作図し PDF出力された図面データを、JW_CADで利用できないものかという発想から開発に着手したツールです。
- CADからPDFに出力される線や文字等のベクトル図形のみをPDFファイルから抽出変換するもので、PDF内の写真や画像等は一切無視します。
- スキャナーや複合機等で紙をスキャンして作成したPDFは変換できません。
・・・詳しくは、添付の「ReadMe.txt」ファイルをご覧ください。
準備作業
ダウンロードする
転載可ということなので、「ベクター」または、ここからダウンロードします。
ダウンロードしたファイルがこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_07h51_21-768x87-1.jpg)
解凍する
拡張子が「.zip」なので、解凍作業が必要です。
解凍方法がわからない人は、コチラ!
![](https://jwwjohokan.com/wp-content/uploads/2022/04/29-03-160x90.jpeg)

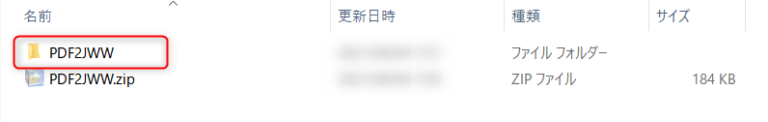

解凍して出来たフォルダがこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_07h59_40-768x122-1.jpg)

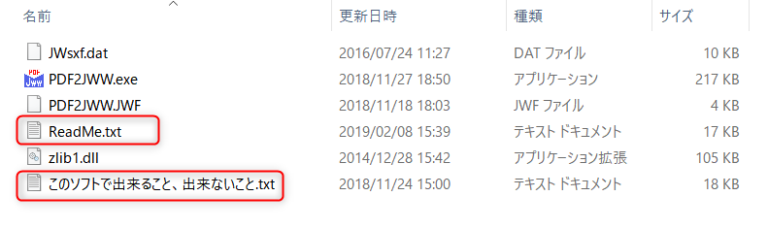

そのフォルダの中身がこちら
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h11_42-768x229-1.jpg)
「ReadMe.txt」には、使い方や注意事項が書かれています。
「このソフトで出来ること、出来ないこと.txt」には、専門的な内容が書かれています。寸法誤差や円や曲線の場合どうなるかとか・・・。
ダブルクリックで開けるので、読んでみてください。
それでは早速、使ってみます。
いざ、実践
と、いいたいけど。まずサンプルの準備をします。
サンプルの準備

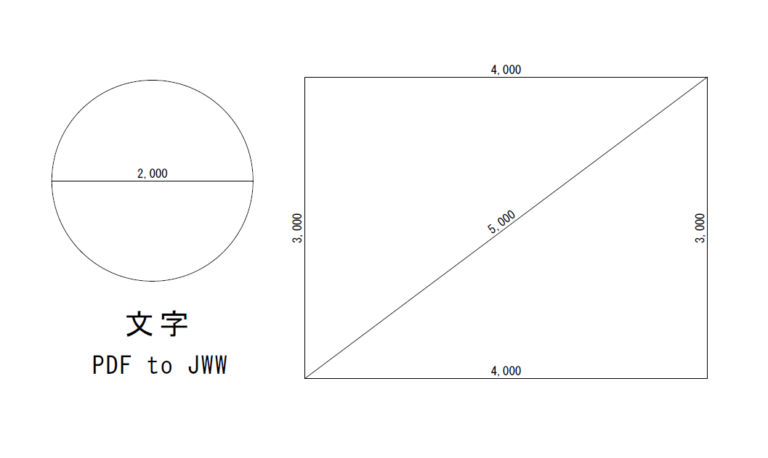

Jw_cad で適当に書いて、出力したPDFデータを用意しました。(用紙:A4 縮尺:1/30)
わかりやすいように寸法値を書いています。ファイル名「サンプル図.pdf」としました。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h12_58-768x458-1.jpg)
ソフトの起動
ソフトを起動します。

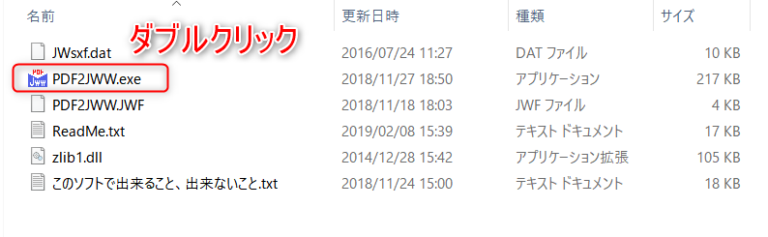

先ほど解凍して出来たフォルダの中にある「PDF2JWW.exe」をダブルクリックします。カチカチ!
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h15_27-768x237-1.jpg)

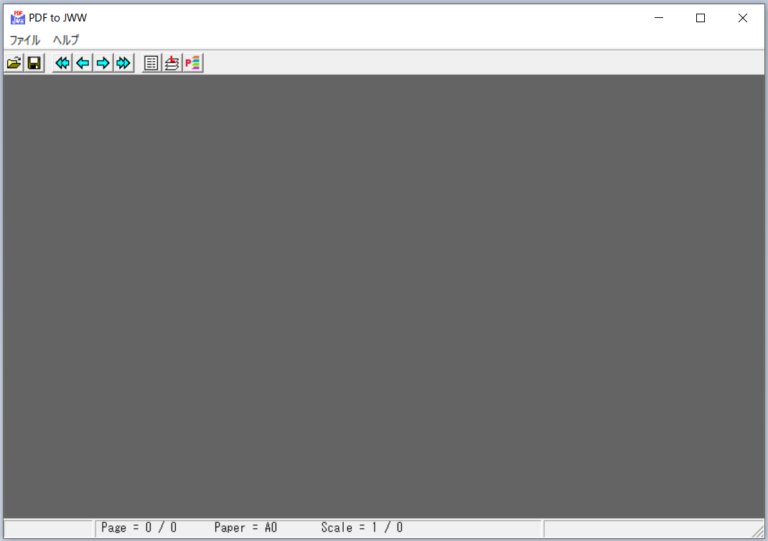

起動できました。こんな感じ!
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h16_36-768x541-1.jpg)
使ってみた
使ってみましょう。

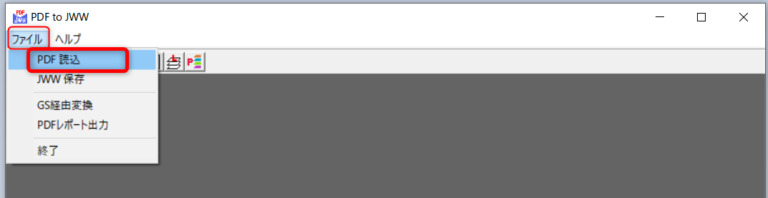

「ファイル」→「PDF 読込」をクリックします。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h17_00-768x198-1.jpg)

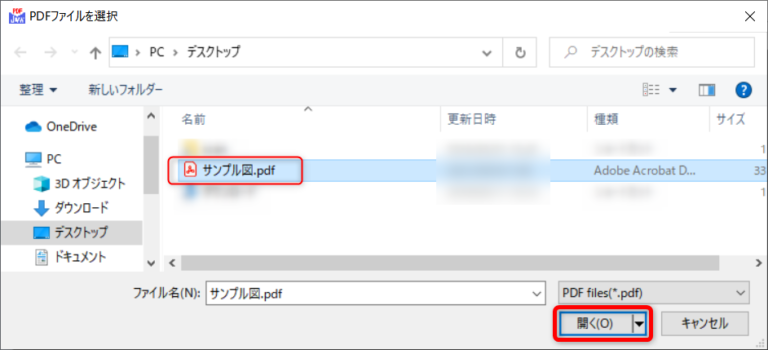

先ほど準備した「サンプル図.pdf」を選択して「開く」をポチっと!
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h18_41-768x350-1.jpg)

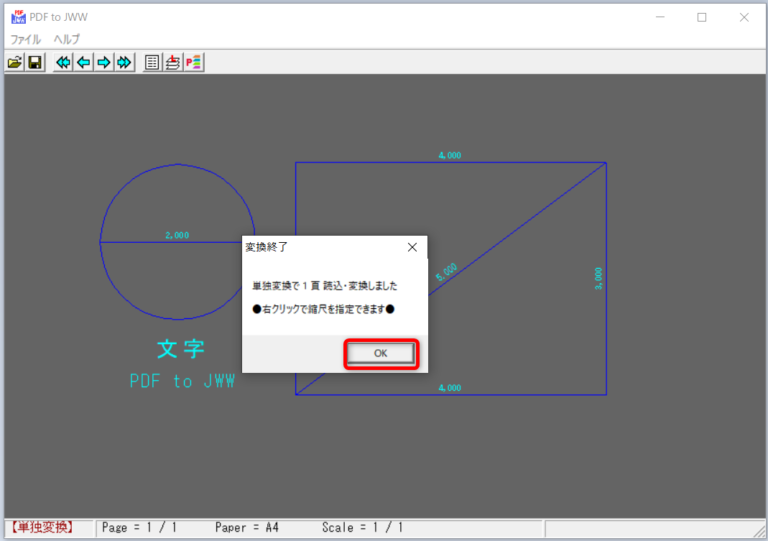

読み込み出来ました! そして「OK」をクリックします。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h20_49-768x541-1.jpg)
次に、縮尺を合わせるみたいです。

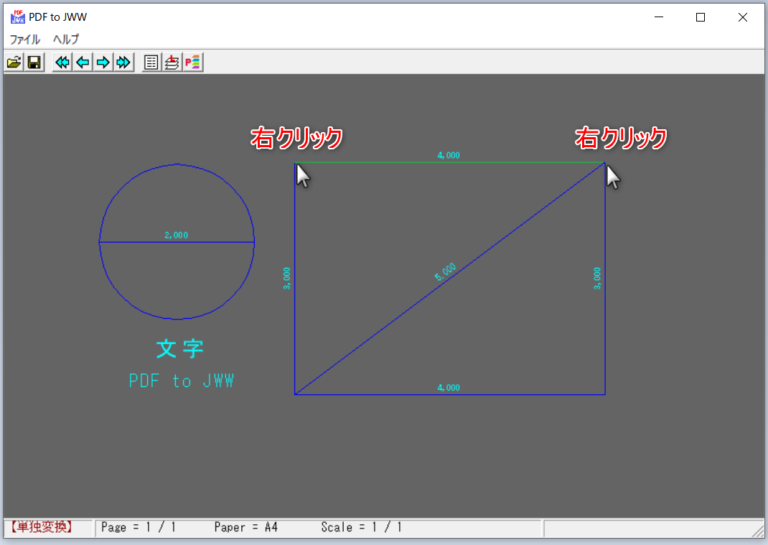

どこでもいいので、長さがわかる箇所を、始点「右クリック」終点「右クリック」で指示します。
ここでは、4,000の辺を、右クリックで、ポチッ!ポチッ!
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h22_07-768x545-1.jpg)

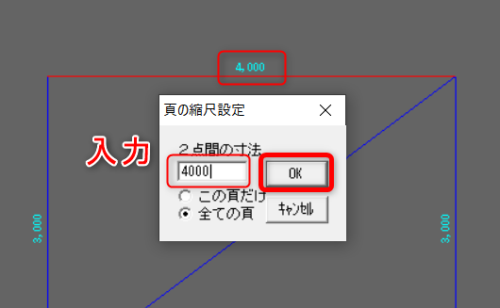

設定画面が出てきたので、長さを入力します。
「4000」と入力。\_ヘ(Д`*)カチャカチャ
「OK」をクリック。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h26_33-500x308-1.jpg)

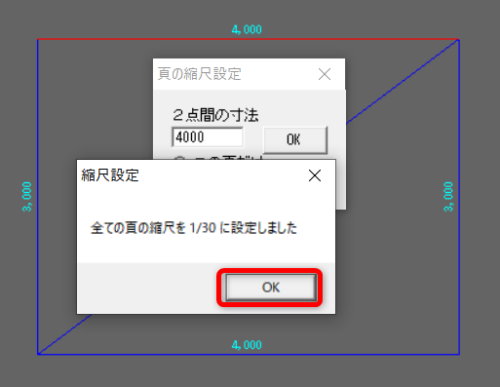

縮尺が自動で設定できました。書いた時と同じ「1/30」になってるぅー!
「OK」をクリック。ポチッ!
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h29_07-500x387-1.jpg)

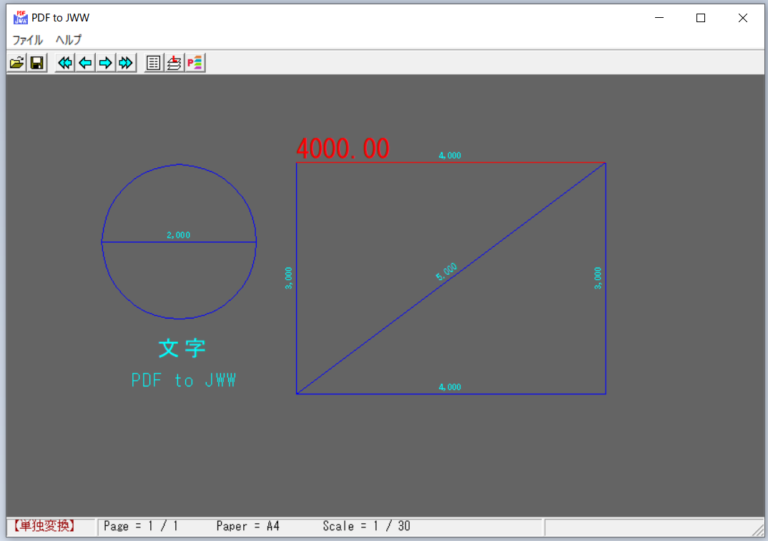

設定完了!!!
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h30_31-768x541-1.jpg)
保存します。

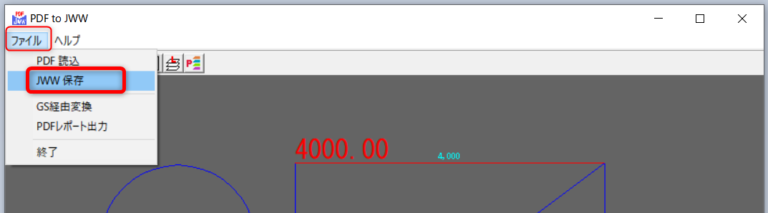

「ファイル」→「JWW 保存」をクリックします。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h37_17-768x213-1.jpg)

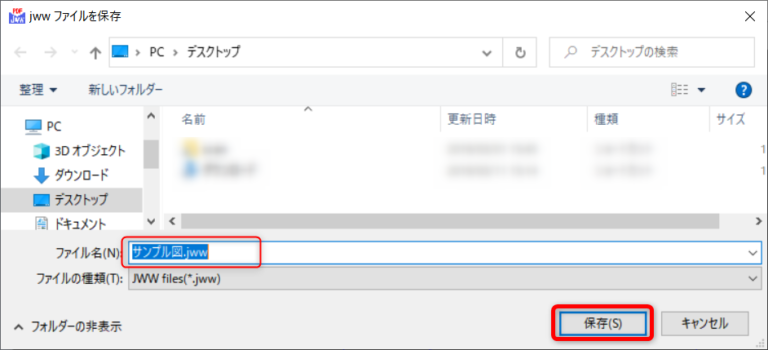

ファイル名を入力して「保存」をクリックします。
保存場所は各自わかりやすい場所に保存しましょう。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h38_25-768x350-1.jpg)
ソフトを終了します。

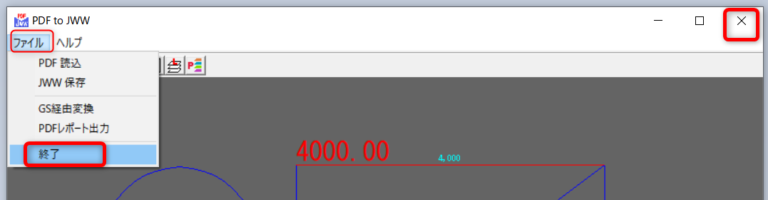

「ファイル」→「終了」をクリックします。または、画面右上の「×」をクリック。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h40_58-768x200-1.jpg)
それでは、図面を確認してみましょう。
Jw_cad で開いてみる
Jw_cad で図面を確認してみましょう。
Jw_cad の「開く」コマンドで、先ほど保存したファイルを開きます。
または、保存したファイルをダブルクリックで開きます。

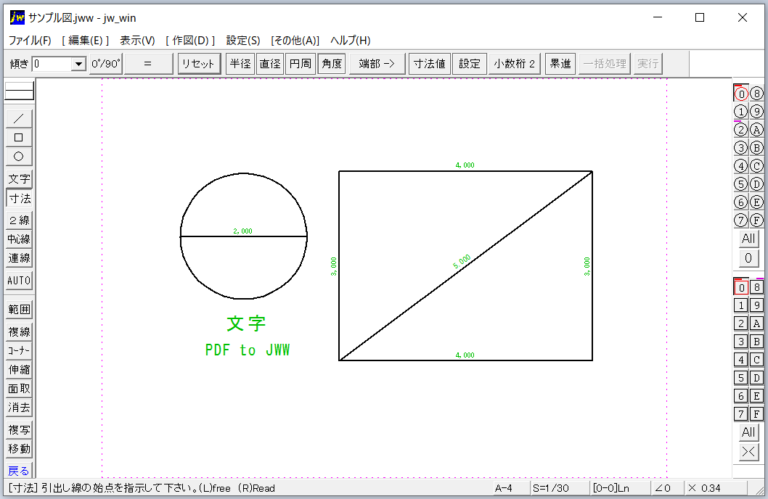

開いた図面がこちら。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h52_02-768x499-1.jpg)

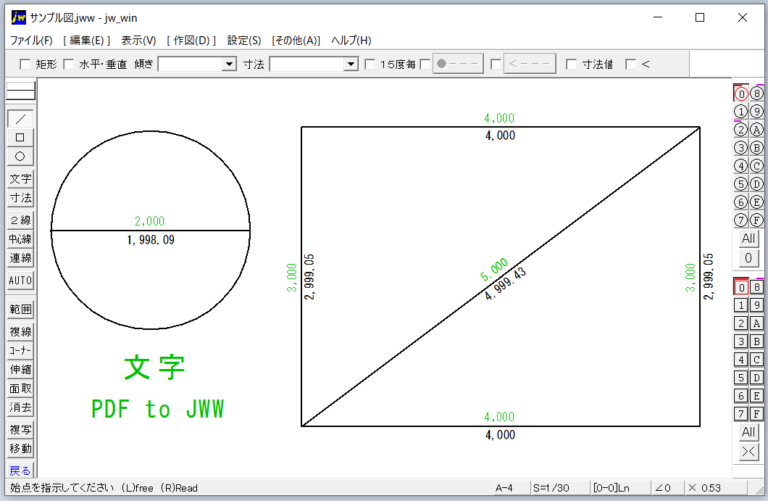

辺を測定してみました。
黒文字が測定した寸法です。注意書きにあった通り少し誤差がでています。
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h55_12-768x501-1.jpg)

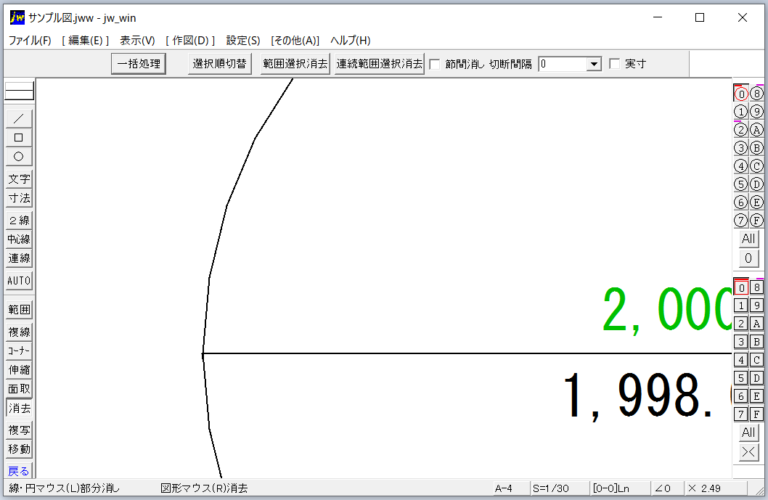

円付近を拡大してみます。
少しカクカクしています。線に変換されたのかな?
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_09h01_11-768x500-1.jpg)
PDF変換で、これ位の誤差ならオッケー牧場でしょう!!!
詳細設定
必要に応じて、細かな設定ができるみたいです。

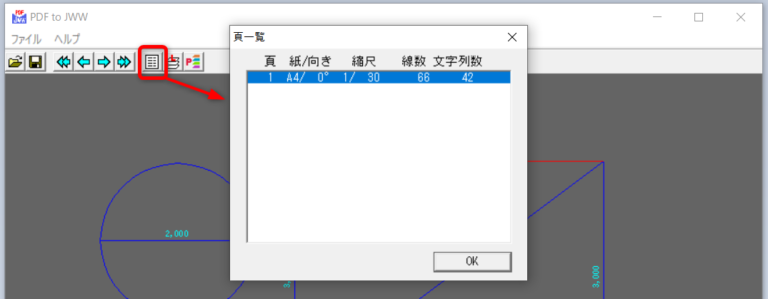

頁リスト
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h31_54-768x299-1.jpg)

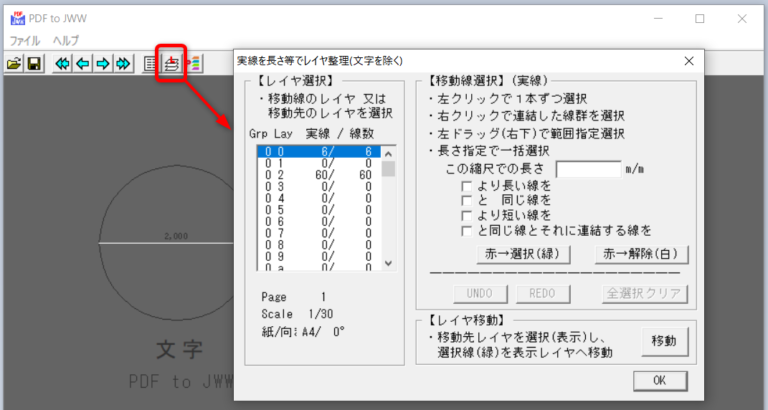

レイヤ整理
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h33_21-768x410-1.jpg)

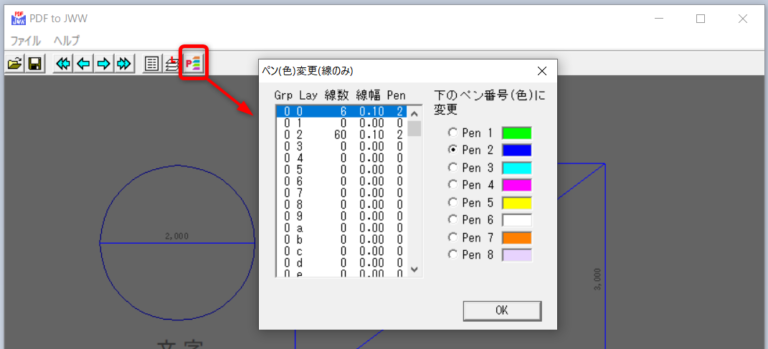

ペン(色)変更
![](https://jwwjohokan.com/wp-content/uploads/2022/07/2021-09-04_08h36_18-768x349-1.jpg)
設定は、お好みでどうぞ!
まとめ
今回は、Jw_cad と連携できる変換ソフト「PDF to JWW」をダウンロードして試してみました。
PDFがCADデータに変換できるとは驚きでした。しかも超簡単!(o^ ^o) /
無償で公開されている作者に感謝。ありがとうございます。
