【図形】SCシンボル図形データ・・・シーケンス図用のシンボル図形データというものをチラリと覗いてみた!

SCシンボル図形データ

シーケンス図でよく使うシンボルをまとめた「図形」データみたいです。

どんなものが収録してあるか確認してみます。

配布元の情報

サイト名:蜻蛉の部屋

>蜻蛉の部屋(CADと情報のHP)

概要

シーケンス図用シンボルの図形データです。データは、JWKの図形データで配布します。適当な、フォルダに解凍してお使いください。・・・

サイト内 より引用

[広告]

準備作業

ダウンロードする

  1. ダウンロードページに移動します。
  2. 一番上にある「SCJWKV01.LZH(20KB)」をクリックするとダウンロードが始まります。

ダウンロードしたファイルがこちら

解凍が必要です。

解凍する

拡張子が「.lzh」ファイルなので、解凍が必要です。

解凍方法がわからない人は、コチラ!

【図解】.lzhファイルを解凍する
.lzhファイルを解凍する方法 ダウンロードしたファイルが.lzh ダウンロードしたファイルの最後に○○○.lzhが付いている場合、ファイルが圧縮されています。そのままでは使用することができないので、解凍する必要があります。 lzhファイルは最近あまり見かけませんが、一昔前までは主流でした。現在は、zipファイルが一般的ですが、古いファイルの中には、まだ「.lzh」で圧縮されているものが多数存在します。 ファイル解凍の準備をする Windows本体では「zipファイル」しか解凍できません。たぶん・・・「lzhファイル」を解凍するには、専用の「解凍ソフト」を使う必要があります。 お勧めのソフトは...続きを読む

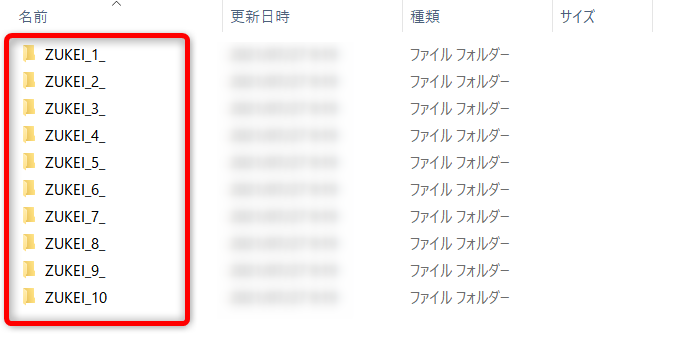

解凍して表示されたフォルダがこちら

たくさんフォルダがありますね。

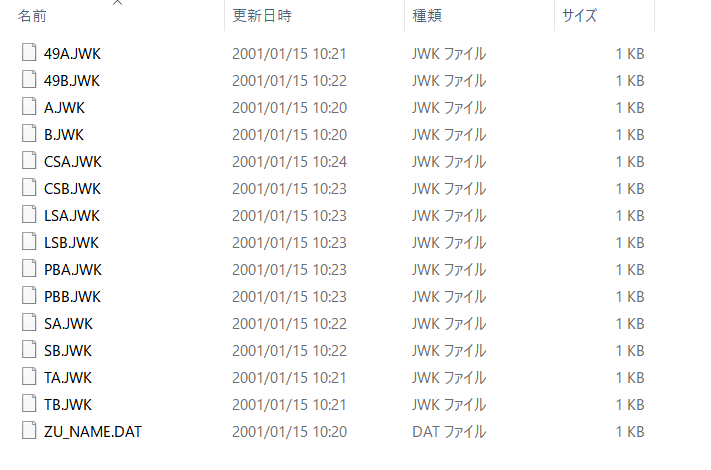

試しに「ZUKEI_1_」を開いてみた・・・

こんな感じ!

どんな図形なのか、Jw_cad を起動して覗いてみましょう。

いざ、実践

Jw_cad を起動して「図形」コマンドで開きます。

図形データを開く

  1. その他」をクリックします。 または「図形」コマンドをクリック。
  2. 図形」をクリックします。

図形ファイルが「JWK」なので「」をクリックして「.jwk」を選択します。

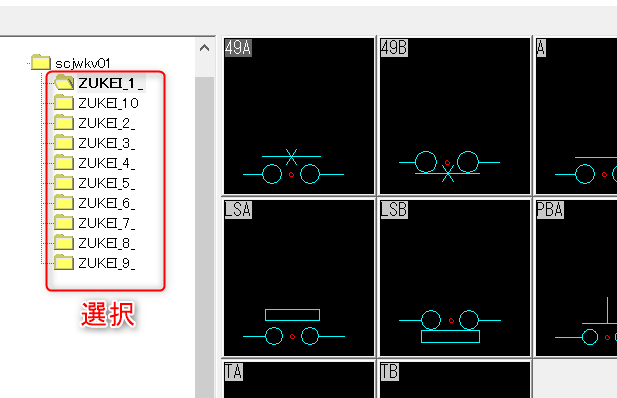

先ほど解凍して表示されたフォルダを選択します。

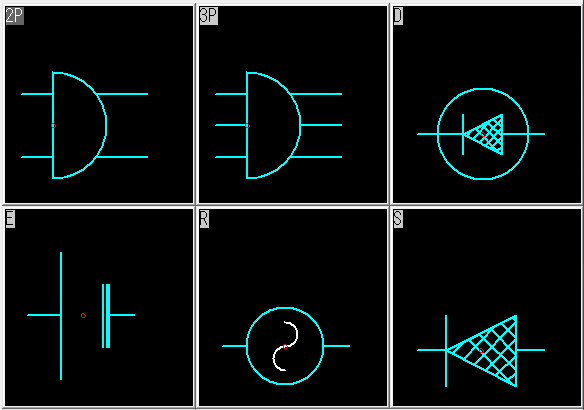

図形が表示されました。

収録内容

フォルダ「ZUKEI_1_」【図形01】接点

フォルダ「ZUKEI_2_」【図形02】Ry

フォルダ「ZUKEI_3_」【図形03】電源

フォルダ「ZUKEI_4_」【図形04】センサ

フォルダ「ZUKEI_5_」【図形05】計器

フォルダ「ZUKEI_6_」【図形06】出力

フォルダ「ZUKEI_7_」【図形07】mg/nfb

フォルダ「ZUKEI_8_」【図形08】F/R/C

フォルダ「ZUKEI_9_」【図形09】TR/PT/CT

フォルダ「ZUKEI_10」【図形10】その他

たくさんありました。( ^ ^ )Y

まとめ

今回は、図形「SCシンボル図形データ」をダウンロードしてみました。
他にも、まだまだ公開されているようなので、訪問してみては如何でしょうか。

無償で公開されている作者に感謝いたします。ありがとうございます。
