【図解】線記号変形の基本的な使い方

線記号変形の基本的な使い方

線記号変形の操作方法は、基本的にどの線記号変形も同じです。
なぜなら、名前の通り「線を記号に変形する」からです。これほんとですよ!

操作方法を文字にすると難しそうですが、操作は至って簡単です!
では、実際に使ってみましょう。

[広告]

基本操作

コマンドを選択する

「線記号変形」コマンドを選択する方法は、特別な操作を除いて、2つです。

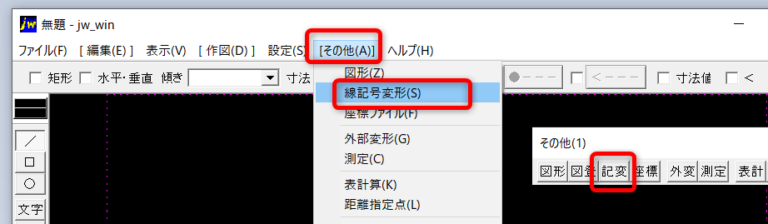

メニューからの選択方法

  1. 「その他」をクリックする。
  2. 「線記号変形」をクリックする。

コマンドからの選択方法

  1. 「記変」をクリックする。

どちらでも、お好きなほうでどうぞ!

実際に使ってみる

使用例:1

標準搭載されている「【線記号変形A】建築1」「方位(30φ円)」を使ってみましょう。

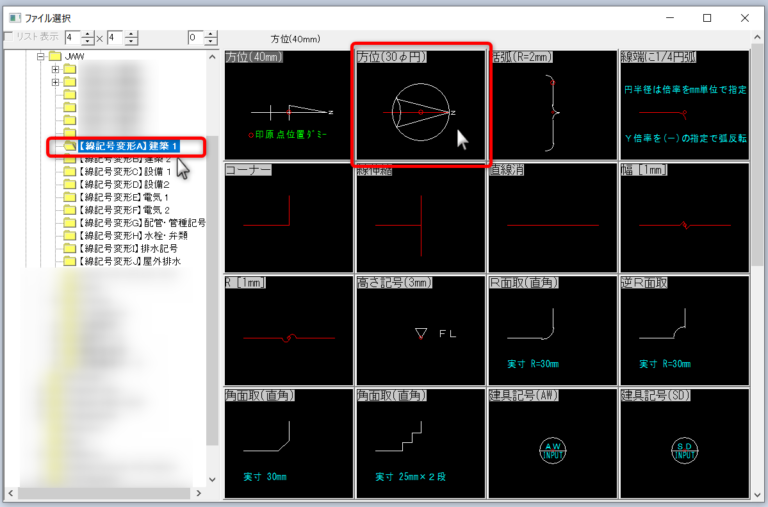

「【線記号変形A】建築1」をクリックします。
「方位(30φ円)」をダブルクリックします。

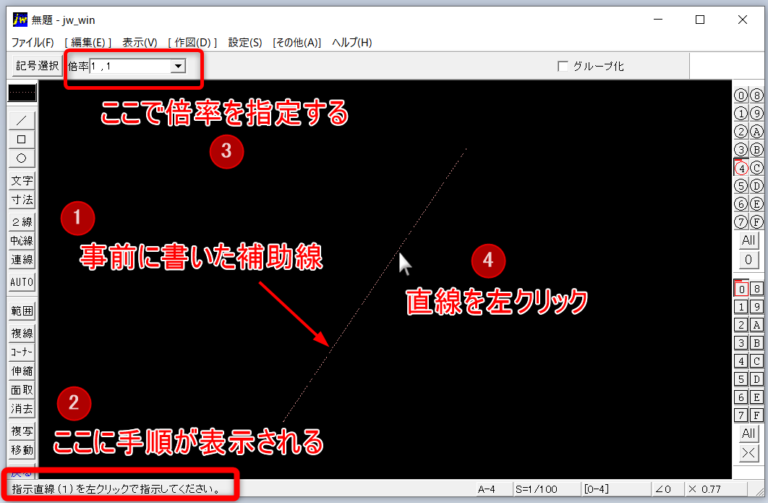

① 画像では見ずらいですが、線記号コマンドを選択する前に、適当に書いた基準線です。
② 画面左下に常に「次に○○しなさい」的な指示が表示されるので、それに従います。
③ 必要に応じて、倍率を指定します。例:0.8,0.8 など
④ 指示画面②に「指示直線(1)を左クリックで指示してください。」とでているので、
  直線を左クリックします。直線(1)とは、1本目の線という意味みたいです。

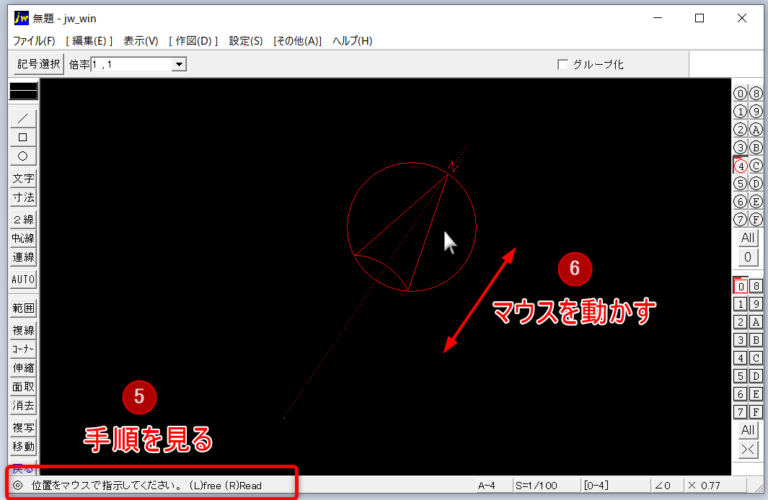

⑤ 指示画面を見ます。「位置をマウスで指示してください。(L)free (R)Read」と表示されています。
  (L)free=左クリック:任意点 (R)Read=右クリック:読取点(交点・端点など)
⑥ マウスを線に沿って動かすと、図形が移動します。

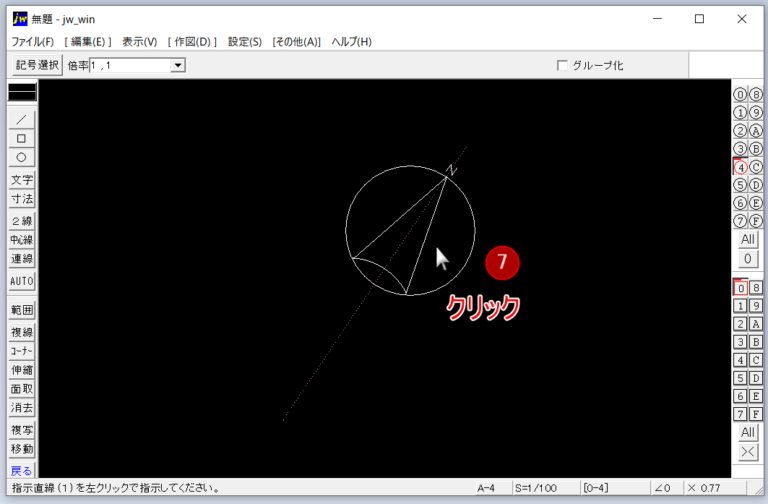

⑦ クリックすると自動作図されます。

便利ですねぇ~!

使用例:2

標準搭載されている「【線記号変形C】設備1」「T」を使ってみましょう。

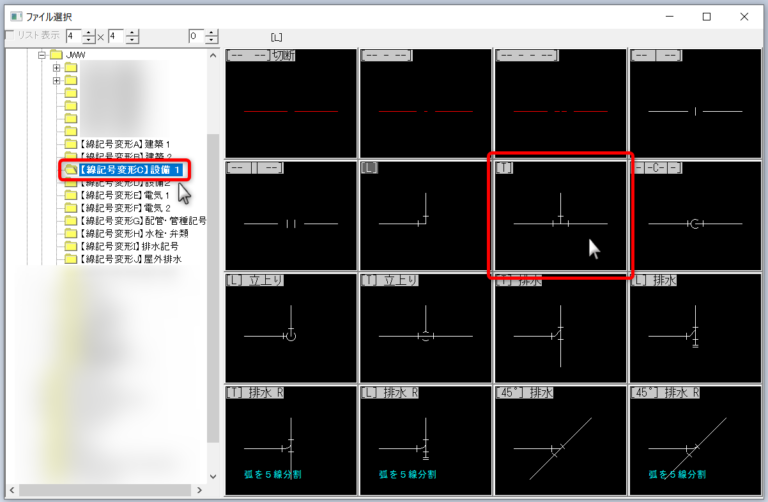

「【線記号変形C】設備1」をクリックします。
「T」をダブルクリックします。

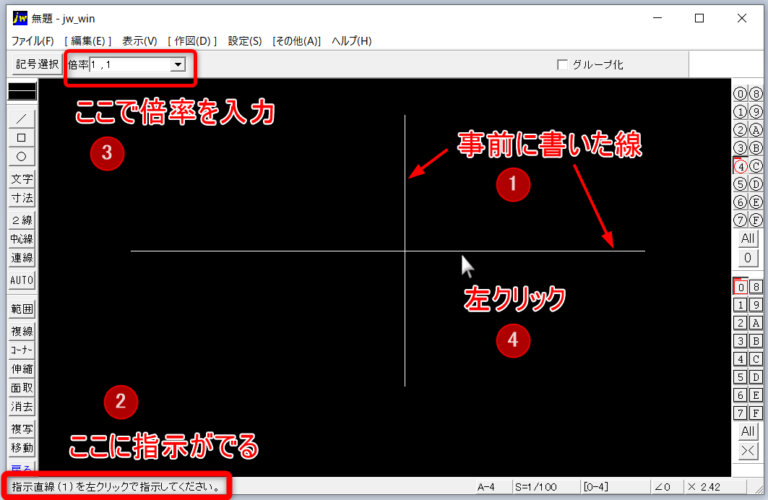

① 線記号コマンドを選択する前に、適当に書いた配管のラインです。
② 画面左下に常に「次に○○しなさい」的な指示が表示されるので、それに従います。
③ 必要に応じて、倍率を指定します。例:0.8,0.8 など
④ 指示画面②に「指示直線(1)を左クリックで指示してください。」とでているので、
  直線を左クリックします。直線(1)とは、1本目の線という意味みたいです。

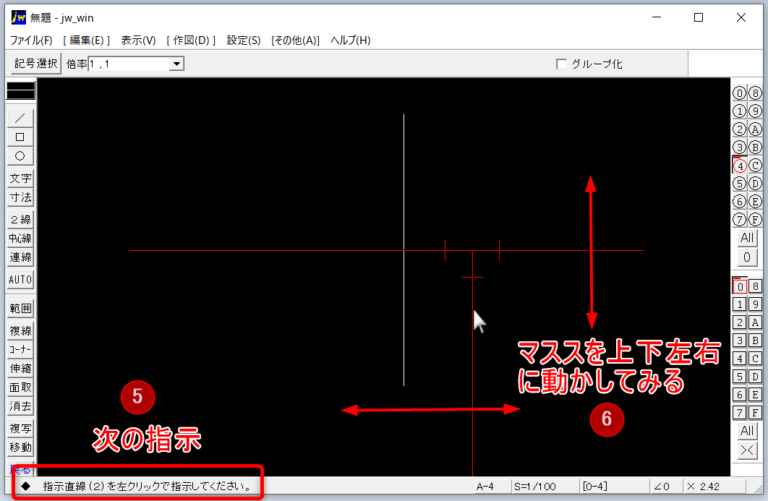

⑤ 指示画面を見ます。「指示直線(2)を左クリックで指示してください。」と表示されています。
⑥ マウスを線に沿って上下左右に動かすと、図形がいろんな向きに移動します。

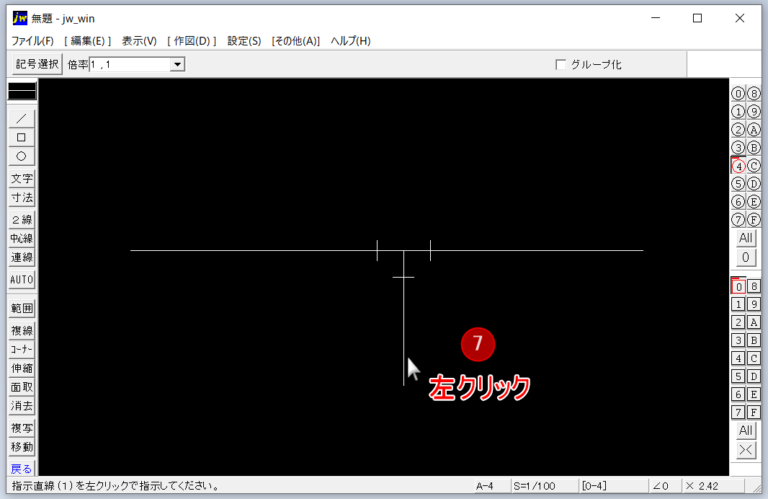

⑦ 2本目の線を左クリックすると自動作図されます。指示する位置によって作図方向が変わります。

便利ですねぇ~!

まとめ

如何だったでしょうか? とても簡単でしょう! 線を指示するだけで、なんと自動で作図できます。

整理するとこんな感じ。

指示線1本の場合

  1. 線を指示
  2. クリックで確定

指示線2本の場合

  1. 1本目の線を指示
  2. 2本目の線指示で確定

リスト類

  1. 位置を指示
  2. 文字を入力

ネット上には、便利な線記号変形がたくさんあります。
その線記号変形の詳細な内容を紹介していますので、興味のある方は是非ご覧ください!
